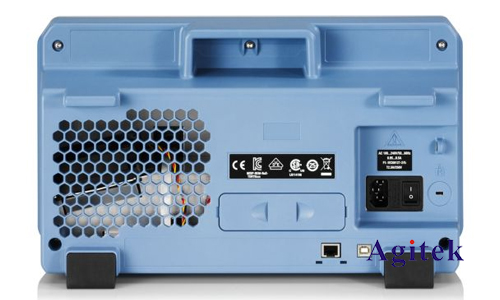

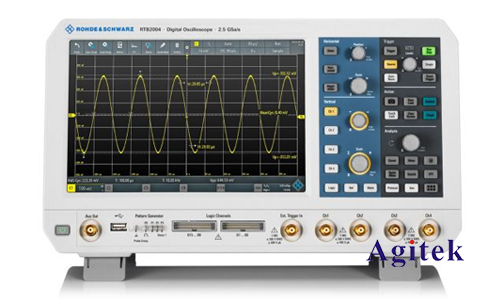

罗德与施瓦茨RTB2004示波器是一款功能强大且用途广泛的仪器，适用于各种电子电路和系统的测量任务。其高带宽、高采样率和多功能性使其成为测量电流波形的理想选择。本文将详细介绍如何使用RTB2004示波器测量电流波形，并探讨相关设置、技巧和注意事项。

　　测量电流波形的原理

　　电流波形测量通常利用电阻测量电压降的方式进行。将一个已知阻值的电阻（称为电流探头）串联在电路中，通过示波器测量该电阻两端的电压降，然后根据欧姆定律计算出电流值。

　　使用RTB2004示波器测量电流波形

　　1.连接电流探头

　　选择合适的电流探头，确保其额定电流值符合被测电路的实际电流。

　　将电流探头串联在被测电路中，并将探头的输出端连接到示波器的通道输入。

　　2.示波器设置

　　调整示波器的垂直刻度和时间刻度，以确保波形清晰可见。

　　选择合适的耦合模式，通常使用交流耦合(AC)以滤除直流成分。

　　根据需要设置触发条件，以便准确地捕捉到所需的波形。

　　3.测量和分析

　　使用示波器的测量工具，例如光标、自动测量功能等，测量电流波形的峰值、有效值、频率等参数。

　　使用示波器的数学运算功能，对波形进行进一步处理和分析，例如计算平均电流、功率等。

　　注意事项

　　确保电流探头的连接正确，避免短路或错误连接。

　　注意电流探头的额定电流值，避免超出其测量范围。

　　使用合适的示波器设置，以获得准确的测量结果。

　　在进行电流测量时，应注意安全，防止触电。

　　其他技巧

　　使用示波器的探头补偿功能，消除探头的寄生电容的影响。

　　使用示波器的平均功能，降低噪声的影响。

　　使用示波器的保存功能，记录测量结果。

　　示例应用

　　RTB2004示波器可广泛应用于各种应用场景，例如：

　　电源测量:测量电源的电流输出波形，分析其性能指标。

　　电机控制:测量电机控制系统中的电流波形，分析其效率和控制性能。

　　音频放大器:测量音频放大器的电流波形，分析其功耗和失真度。

　　罗德与施瓦茨RTB2004示波器是一款功能强大的工具，可以轻松测量电流波形。通过合理设置和使用，用户可以获得准确、可靠的测量结果，并进一步分析电路的性能，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
