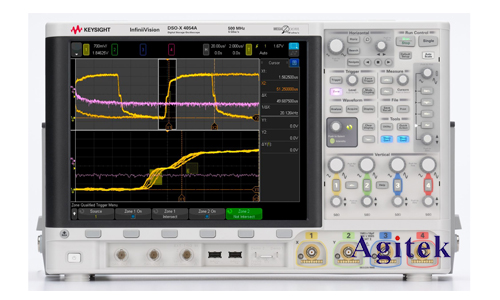

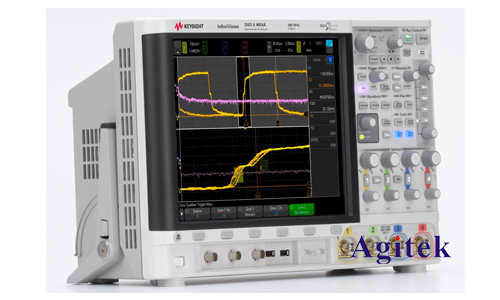

在电子电路设计中，纹波是信号中叠加的周期性波动，通常由电源、开关电源或其他信号源的不稳定性引起。纹波会影响电路性能，因此对其进行准确测量和分析至关重要。是德科技MSOX4054A示波器是一款功能强大的仪器，能够帮助用户轻松高效地进行纹波测试。

　　一、测试准备

　　连接被测信号：使用探头将被测信号连接到示波器通道，并确保探头与示波器通道匹配。

　　设置示波器参数：

　　通道设置：调整通道的耦合方式（AC/DC），阻抗，带宽，垂直刻度和偏移，确保信号完整显示。

　　触发设置：设置合适的触发模式，例如边缘触发、斜率触发等，以确保示波器能够稳定地捕获信号。

　　时间刻度和偏移：调整时间刻度和偏移，以清晰地显示纹波信号。

　　测量功能：启用示波器的测量功能，例如幅度测量、频率测量、周期测量等，以便分析纹波信号。

　　二、测试步骤

　　观察波形：使用示波器观察信号波形，观察是否存在明显的纹波，并估计纹波的频率和幅度。

　　测量纹波幅度：使用示波器的测量功能，例如“峰峰值”或“RMS”测量，精确测量纹波幅度。

　　测量纹波频率：使用示波器的测量功能，例如“频率”测量，测量纹波频率。

　　分析纹波特性：分析纹波的频率、幅度、形状和相位等特征，以确定纹波的来源和影响。

　　三、常见问题及解决方案

　　纹波测量结果不稳定：

　　确保触发设置正确，以稳定捕获信号。

　　调整时间刻度和偏移，确保纹波信号清晰可见。

　　检查探头连接是否牢固。

　　纹波幅度测量不准确：

　　确保使用正确的测量功能。

　　检查示波器校准是否正常。

　　减少外部干扰，例如电磁干扰、噪声等。

　　纹波频率测量不准确：

　　确保使用正确的测量功能。

　　调整时间刻度，以确保测量窗口包含完整周期。

　　检查示波器校准是否正常。

　　四、其他注意事项

　　使用示波器软件：是德科技MSOX4054A示波器附带强大的软件工具，可以帮助用户进行更深入的分析和处理。

　　安全操作：使用示波器时，要注意安全，避免接触高压信号。

　　使用是德科技MSOX4054A示波器测试纹波方法简单易懂，并提供了清晰的步骤和解决方案。通过使用正确的设置、测量方法和分析技巧，用户可以轻松地测量和分析纹波，从而了解电路性能，并采取措施解决问题，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
