泰克（Tektronix）示波器作为电子测试与测量领域的领导者，其强大的功能和高精度使其在工程师中备受推崇。在进行电子测试和信号分析时，测量信号的周期长度是一个非常常见且重要的任务。本文将详细介绍如何使用泰克示波器测量信号的周期长度，并分享一些实用技巧，帮助工程师更高效地完成这一工作。

　　1.了解周期和频率的基本概念

　　在深入操作之前，我们需要先了解一些基本概念：

　　-周期：一个周期是信号完成一次完整振荡所需的时间，通常用秒（s）表示。

　　-频率：频率是单位时间内信号振荡的次数，通常用赫兹（Hz）表示。

　　周期和频率之间的关系可以通过以下公式表示：

　　频率（f）=1/周期（T）

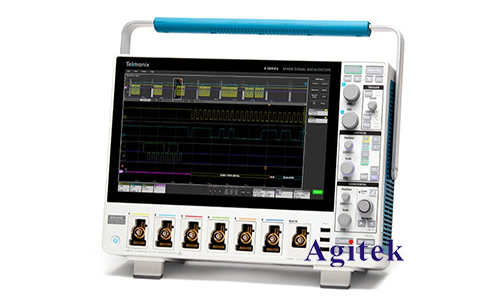

　　2.泰克示波器的基本操作

　　泰克示波器具有丰富的功能，以下是使用泰克示波器测量信号周期长度的基本步骤：

　　2.1设置示波器

　　1.打开示波器：按下电源按钮，启动泰克示波器。

　　2.连接探头：将探头连接到示波器的输入通道，确保探头接触良好。

　　3.选择通道：选择需要测量的通道，例如通道1（CH1）。

　　2.2调整时基和触发

　　1.设置时基：调整时基，使信号的一个或多个周期清晰地显示在屏幕上。时基设置通常在屏幕下方或通过旋钮进行调整。

　　2.设置触发：选择适当的触发模式和触发电平，确保信号稳定地显示在屏幕上。通常选择边沿触发模式，并调整触发电平到信号的中间位置。

　　3.测量周期长度的具体步骤

　　3.1使用游标测量

　　1.启用游标：在示波器的菜单中找到游标功能，并启用它。

　　2.设置游标位置：将游标分别放置在信号的一个周期的开始和结束位置。

　　3.读取周期长度：示波器会显示游标之间的时间差，这就是信号的周期长度。

　　3.2使用自动测量功能

　　1.选择自动测量：在示波器的菜单中找到自动测量功能。

　　2.选择周期测量：从自动测量选项中选择“周期”或“频率”。

　　3.读取结果：示波器会自动计算并显示信号的周期长度或频率。

　　4.实用技巧和注意事项

　　4.1优化信号显示

　　为了提高测量的准确性，确保信号显示清晰是非常重要的。调整时基和垂直比例，使信号的细节部分清晰可见。同时，使用合适的探头并确保接地良好，避免信号干扰。

　　4.2校准探头

　　定期校准探头，以确保测量的准确性。泰克示波器通常配有自校准功能，按下相应的按钮即可完成校准。

　　4.3注意探头衰减

　　根据被测信号的幅度，选择合适的探头衰减（如1X或10X）。使用10X衰减探头可以减少对信号源的负载，但需要在示波器中正确设置探头衰减系数，以获得准确的测量结果。

　　5.实际应用案例

　　为了更好地理解上述步骤，我们以一个具体的应用案例来说明如何使用泰克示波器测量周期长度。

　　5.1案例背景

　　假设我们需要测量一个方波信号的周期长度，方波的频率约为1 kHz，幅度为5V。

　　5.2操作步骤

　　1.连接信号源：将方波信号源连接到示波器的CH1。

　　2.设置时基：调整时基到1 ms/div，使一个周期的方波清晰显示在屏幕上。

　　3.设置触发：选择上升沿触发，触发电平设置在2.5V。

　　4.启用游标：将游标分别放置在方波的上升沿起点和下一个上升沿起点。

　　5.读取周期长度：示波器显示的游标时间差为1 ms，即信号周期长度为1 ms，对应的频率为1 kHz。

　　使用泰克示波器测量信号的周期长度是一个基本但非常重要的技能。通过正确设置示波器并使用适当的测量工具，如游标和自动测量功能，工程师可以快速且准确地获取信号的周期信息。定期校准探头和优化信号显示是确保测量准确性的关键，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
