在现代电子工程领域，示波器是不可或缺的测量工具之一。本文将详细介绍如何使用泰克（Tektronix）TBS1202C示波器来测量电流，并提供一些实用的技巧和建议，帮助您更好地掌握这一过程。

　　一、泰克TBS1202C示波器简介

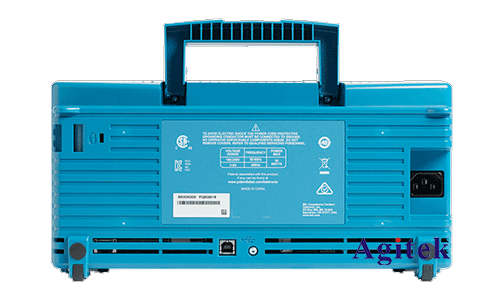

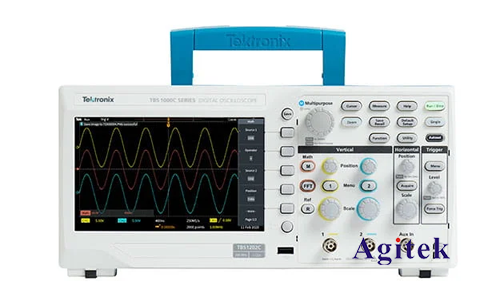

　　泰克TBS1202C是一款高性能的双通道数字存储示波器，拥有200 MHz的带宽和2 GS/s的采样率。这款示波器不仅具有优异的性能，还具备简洁直观的用户界面，适合各类工程师使用，无论是新手还是资深专业人士。

　　主要特点

　　-高带宽：200 MHz带宽，适用于大多数电子信号测量。

　　-高采样率：2 GS/s的实时采样率，保证了信号的精确捕捉。

　　-简洁的用户界面：配备7英寸彩色显示屏，便于信号查看和分析。

　　-多种触发模式：支持边沿、脉宽、视频等多种触发模式，满足不同测量需求。

　　二、测量电流的基本原理

　　在测量电流时，我们通常不会直接用示波器进行电流测量，而是通过电流探头或者电流分流器间接测量电流。这是因为大多数示波器都是设计来测量电压的。

　　电流探头

　　电流探头是将电流信号转换为电压信号的传感器。它可以夹在导线上，感应通过导线的电流，从而输出一个与电流成比例的电压信号供示波器测量。

　　电流分流器

　　电流分流器是一种低电阻元件，通过它测量电流时，电流在分流器上产生的电压降可以被示波器测量出来。通过欧姆定律（V=IR），我们可以计算出实际的电流值。

　　三、使用泰克TBS1202C示波器测量电流的步骤

　　以下是使用泰克TBS1202C示波器测量电流的详细步骤：

　　步骤1：准备工作

　　1.确保示波器和测量电路的电源已正确连接并打开。

　　2.选择合适的电流探头或电流分流器。如果使用电流探头，请确保探头与示波器兼容，并且探头的电流量程适合测量目标电流。如果使用电流分流器，请选择一个具有已知电阻值的分流器。

　　步骤2：连接电流探头或电流分流器

　　1.连接电流探头：

　　-将电流探头的BNC接口连接到示波器的输入通道（CH1或CH2）。

　　-将电流探头夹在需要测量电流的导线上。

　　-根据探头的说明书，设置探头的量程和衰减比。

　　2.连接电流分流器：

　　-将电流分流器串联在电路中电流流过的路径上。

　　-使用示波器探头测量分流器两端的电压降。

　　-设置示波器的衰减比和探头量程，以匹配分流器的电压范围。

　　步骤3：设置示波器

　　1.选择正确的输入通道（CH1或CH2），并确保该通道已开启。

　　2.设置垂直刻度（V/div），使得信号波形可以清晰显示在屏幕上。

　　3.调整水平时基（s/div），以便在屏幕上显示足够多的信号周期，方便观察。

　　4.选择合适的触发模式，例如边沿触发，以稳定地捕捉信号波形。

　　5.校正探头设置，确保示波器与探头的衰减比设置一致。

　　步骤4：测量与分析

　　1.观察并记录波形：在屏幕上观察电流波形，并记录关键参数，如峰值电流、周期等。

　　2.使用游标功能：泰克TBS1202C示波器提供了游标测量功能，允许您在屏幕上精确测量波形的电压和时间差，从而计算电流值。

　　3.保存数据：如果需要保存测量数据，可以使用示波器的存储功能，将波形和测量数据保存到U盘或电脑中，方便后续分析。

　　四、实用技巧

　　1.避免探头饱和：在测量大电流时，确保探头的量程足够大，避免探头饱和，影响测量精度。

　　2.保持良好接地：确保示波器和电流探头的接地良好，以减少噪声干扰，提高测量精度。

　　3.使用平均功能：对于噪声较大的信号，可以使用示波器的平均功能，减少噪声，提高信号的可读性。

　　4.定期校准设备：定期校准示波器和电流探头，确保测量的准确性和可靠性。

　　使用泰克TBS1202C示波器测量电流是一项重要的技能，无论是进行电路调试、故障诊断还是性能评估，都能提供宝贵的数据支持。通过正确的测量步骤和技巧，您可以高效地进行电流测量，确保电路的安全和性能，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
