如何使用罗德与施瓦茨RTM3002示波器测量频率

　　在现代电子工程中，示波器是不可或缺的工具。罗德与施瓦茨（Rohde&Schwarz，简称R&S）RTM3002示波器因其高精度、易用性和多功能性而广受欢迎。本文将以人性化的语气，从专业工程师的角度，详细介绍如何使用RTM3002示波器测量频率。

　　一、示波器基础知识

　　首先，让我们简单回顾一下示波器的基本概念。示波器是一种电子测试仪器，可以显示和分析电信号的波形。它主要由显示屏、垂直输入、水平输入和触发系统组成。频率测量是示波器的一项重要功能，可以帮助我们了解信号的周期性和变化特性。

　　二、RTM3002示波器的主要特点

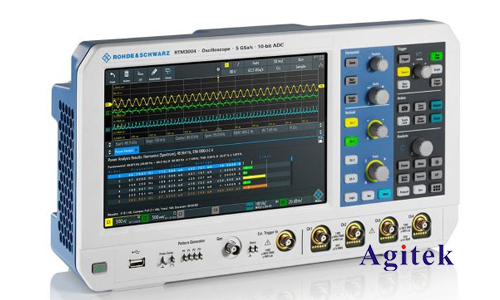

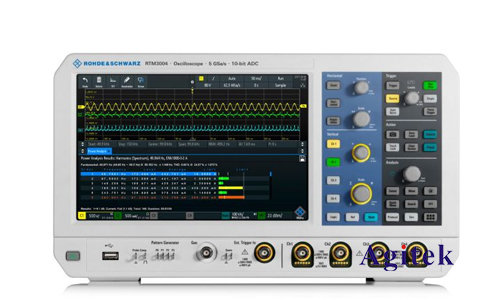

　　R&S RTM3002示波器是R&S公司推出的一款高性能示波器，具备以下主要特点：

　　-带宽：最高可达500 MHz，适合各种应用场景。

　　-采样率：高达5 GSa/s，确保信号捕捉的精度。

　　-内置功能：包括频率计、FFT分析、协议解码等。

　　-易用界面：直观的触摸屏操作，简化了设置和测量过程。

　　三、准备工作

　　在进行频率测量之前，确保以下准备工作已经完成：

　　1.连接示波器：将RTM3002示波器的电源接通，并通过BNC电缆将探头连接到示波器的输入通道。

　　2.校准探头：通过探头校准端口进行探头校准，以确保测量的准确性。

　　3.连接被测信号：将探头连接到被测电路，确保探头接触良好且无干扰。

　　四、基本设置

　　1.选择通道：在示波器的控制面板上，选择要进行测量的通道（如CH1或CH2）。

　　2.设置垂直刻度：根据信号的幅度，调整垂直刻度（V/div），使波形在屏幕上清晰可见。

　　3.设置水平时基：根据信号的频率，调整水平时基（s/div），使一个或多个周期的波形能够完整显示在屏幕上。

　　五、频率测量步骤

　　1.触发设置：选择合适的触发源和触发方式（如边沿触发），确保波形稳定显示。建议选择上升沿触发，并将触发电平设置在波形的中间位置。

　　2.启用自动测量功能：按下示波器面板上的“自动测量”按钮（Auto Measure），在弹出的菜单中选择“频率”（Frequency）选项。

　　3.读取频率值：示波器将自动计算并显示信号的频率值。这个频率值通常会显示在屏幕的右下角或中央位置。

　　六、FFT频谱分析

　　对于更复杂的信号，FFT（快速傅里叶变换）分析可以提供更详细的频率信息：

　　1.启用FFT模式：在示波器的功能菜单中选择“数学”（Math）功能，然后选择“FFT”。

　　2.设置FFT参数：根据需要调整FFT的采样点数、窗口函数和频率范围。

　　3.观察频谱图：FFT频谱图将显示信号的频率成分，峰值对应的频率即为信号的主要频率成分。

　　七、频率计功能

　　RTM3002示波器内置频率计功能，可以提供更精确的频率测量结果：

　　1.启用频率计：在功能菜单中找到并启用“频率计”（Frequency Counter）。

　　2.设置测量参数：根据信号类型选择适当的测量参数，如门限电平和测量时间。

　　3.读取频率值：频率计的测量结果将显示在屏幕上，并且相比自动测量功能，频率计通常具有更高的测量精度。

　　八、实际应用中的注意事项

　　1.信号完整性：确保被测信号的完整性，避免外界干扰影响测量结果。

　　2.探头接地：正确使用探头接地夹，防止测量误差和噪声引入。

　　3.校准和维护：定期校准示波器和探头，保持仪器处于**工作状态。

　　通过以上步骤和注意事项，您可以利用R&S RTM3002示波器进行准确的频率测量。无论是在研发、测试还是故障排除中，掌握频率测量技巧都将大大提高工作效率和测量精度，
