作为一名经验丰富的工程师，我们在日常工作中常常会遇到需要存储和分析波形数据的情况。安捷伦示波器以其高性能和丰富的功能在市场上备受青睐，尤其是在存储彩色波形方面，表现尤为出色。本文将详细介绍如何使用安捷伦示波器存储彩色波形。

　　选择合适的示波器

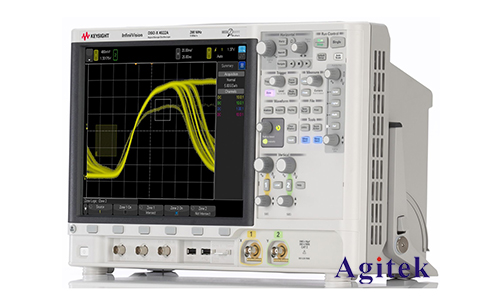

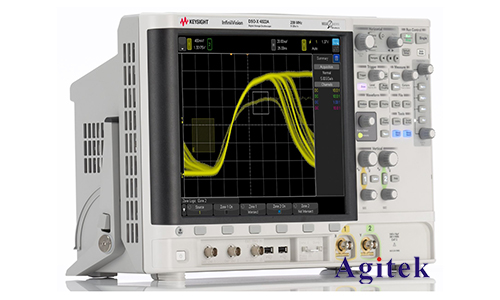

　　首先，我们需要选择一款合适的安捷伦示波器。安捷伦的示波器型号众多，功能各异。例如，InfiniiVision系列示波器因其卓越的性能和易用性广受好评。选择示波器时，应根据实际需求，考虑带宽、采样率、存储深度等参数。对于需要存储彩色波形的应用场景，确保示波器具备彩色显示和多通道显示功能非常重要。

　　准备工作

　　在开始操作之前，确保示波器和被测设备连接良好。通常我们使用BNC连接器将探头连接到示波器的输入通道，并确保接地良好。接着，根据被测信号的特性（如频率、幅度），调整示波器的垂直和水平刻度，使波形清晰可见。

　　设置彩色波形显示

　　安捷伦示波器提供了丰富的显示选项，可以通过设置不同的颜色来区分各个通道的波形。这在多通道测试中尤为重要，因为不同颜色的波形可以帮助我们快速识别和分析各通道的信号。具体操作步骤如下：

　　1.选择通道：在示波器前面板上选择要显示的通道，例如CH1、CH2等。

　　2.设置颜色：进入通道设置菜单，找到显示选项，可以选择不同的颜色进行区分。大部分示波器提供了预设的颜色选项，你也可以根据喜好进行自定义。

　　调整显示参数

　　为了获得**的波形显示效果，建议根据实际需求调整示波器的显示参数：

　　1.垂直刻度和偏移：调整每个通道的垂直刻度和偏移，使波形处于屏幕的**位置。这样可以确保波形细节清晰可见。

　　2.时间基准：调整水平时间基准，使波形在时间轴上适当展开，便于观察。

　　3.触发设置：正确设置触发电平和触发模式，可以稳定显示波形，避免波形抖动或失真。

　　存储彩色波形

　　在波形显示调整到满意状态后，我们可以进行波形的存储操作。安捷伦示波器提供了多种存储方式，包括内存存储、U盘存储和通过网络远程存储。下面以U盘存储为例，介绍具体操作步骤：

　　1.插入U盘：将U盘插入示波器的USB接口。

　　2.打开存储菜单：在示波器前面板或菜单中找到存储选项，选择存储波形。

　　3.选择存储格式：安捷伦示波器支持多种存储格式，如PNG、JPEG等。选择合适的格式进行存储。建议选择PNG格式，因为它无损压缩，能够保留更多的波形细节。

　　4.命名文件：为存储的波形文件命名，便于后续查找和分析。

　　5.确认存储：确认存储操作，示波器会将当前显示的波形以彩色图像的形式存储到U盘中。

　　分析和使用存储的波形

　　存储完成后，我们可以将U盘插入电脑，查看和分析存储的波形图像。这些彩色波形图像不仅可以用于进一步的信号分析，还可以作为实验报告或文档中的图示，帮助更直观地展示测试结果。

　　此外，借助一些专业的软件工具（如Keysight的BenchVue软件），我们还可以对存储的波形进行更深入的分析和处理。BenchVue软件提供了丰富的数据处理和分析功能，可以生成详细的报告，帮助我们更好地理解和优化测试过程。

　　使用安捷伦示波器存储彩色波形，不仅可以提高工作效率，还能帮助我们更精确地分析和理解信号特性。通过本文介绍的步骤和方法，相信你已经掌握了如何在实际工作中有效利用安捷伦示波器存储彩色波形的技巧，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
