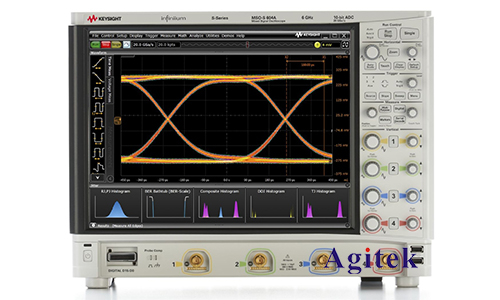

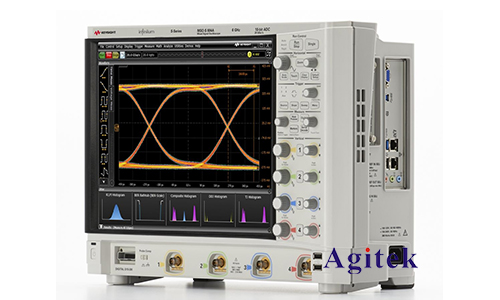

作为一名专业工程师，正确地设置和使用示波器来测试电流波形是非常重要的，特别是在使用高性能设备如是德（Keysight）的MSOS604A示波器时。这款示波器具备强大的功能和灵活的操作界面，但为了充分发挥其潜力，需要了解其基本设置和**实践。下面将详细介绍如何使用MSOS604A示波器来测试电流波形。

　　1.基本连接和配置

　　1.1选择合适的电流探头

　　首先，您需要选择一个适合您的测试需求的电流探头。常用的电流探头包括电流互感器（如电流钳）和分流电阻。电流钳可以非接触地测量电流，而分流电阻则需要将电阻串联在电路中以测量通过的电流。使用MSOS604A时，建议选择Keysight提供的高性能电流探头，例如1147B AC/DC电流探头。

　　1.2连接电流探头

　　将电流探头连接到示波器的输入通道。确保连接牢固并且探头正确校准。使用电流钳时，请根据制造商提供的说明进行校准，以确保测量的准确性。通常情况下，校准过程会涉及零点调整和增益调整。

　　2.示波器设置

　　2.1输入设置

　　在示波器的主界面中，选择连接了电流探头的通道。进入该通道的设置菜单，选择探头类型并设置比例因子。例如，如果使用的是10:1的电流探头，需要在示波器中进行相应的比例因子设置。这将确保示波器显示的电流值是准确的实际电流值。

　　2.2时间基准和触发设置

　　选择合适的时间基准（time base），这将决定示波器显示波形的时间范围。对于电流波形的测试，一般选择毫秒或微秒级的时间基准，以捕捉快速变化的电流信号。

　　触发设置对于捕捉稳定的波形非常重要。建议选择边沿触发模式，设置触发电平在预期电流波形的中间范围，以确保示波器能够稳定地捕捉到波形。您可以根据需要调整触发电平和触发模式（例如上升沿或下降沿触发）。

　　2.3显示设置

　　调整示波器显示设置以获得清晰的波形图像。设置适当的垂直缩放（Vertical scale），使波形在显示屏上占据合适的高度，便于观察细节。您还可以使用光标功能来测量波形的具体参数，如峰值电流、频率和占空比等。

　　3.波形分析

　　3.1基本波形测量

　　使用示波器的自动测量功能，可以快速获取波形的基本参数。通常，电流波形的关键参数包括峰值电流、平均电流、RMS电流和频率等。在示波器的测量菜单中，选择需要测量的参数，示波器会自动计算并显示这些值。

　　3.2高级波形分析

　　如果需要进行更详细的波形分析，可以使用MSOS604A示波器的高级分析功能。例如，您可以使用FFT（快速傅里叶变换）功能来分析电流波形的频谱成分，这在电机驱动和电力电子领域尤其有用。

　　此外，MSOS604A还提供了自动序列和捕捉功能，可以在指定条件下自动捕捉并保存波形。这对于长时间监控和故障排查非常有帮助。

　　3.3波形记录和回放

　　示波器可以记录长时间的电流波形，并在需要时回放进行分析。在测试设置中，选择波形记录功能，并设定记录时间和采样率。记录完成后，可以在回放模式下仔细分析每一段波形，寻找异常或特定的波形特征。

　　4.常见问题和故障排除

　　4.1波形不稳定

　　如果波形显示不稳定，首先检查触发设置是否正确。调整触发电平和触发模式，确保触发条件与测量的电流波形匹配。

　　4.2测量误差

　　如果测量结果出现较大误差，检查电流探头的校准是否正确，并确保探头与示波器的连接没有松动或接触不良。此外，确认探头类型和比例因子设置是否与实际使用的探头相符。

　　4.3显示问题

　　如果波形显示模糊或不清晰，可以调整垂直缩放和时间基准，确保波形在屏幕上占据适当的位置和大小。使用示波器的显示优化功能，如平均化（Averaging）和滤波（Filtering），可以进一步提高波形的可读性。

　　通过正确设置和使用是德MSOS604A示波器，您可以准确地测试和分析电流波形，获得可靠的测量结果。本文介绍了从选择和连接电流探头，到示波器设置和波形分析的全过程，希望能为您的工作提供实用的指导。在实际应用中，结合具体的测试需求和设备特点，不断优化和调整操作方法，您将能够更好地发挥示波器的功能，提升测量效率和精度，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
