在现代电子测量中，频率测量是基本且关键的一环。作为工程师，选择一款高性能的示波器可以显著提升测量的准确性和效率。是德（Keysight）MXR604A示波器因其卓越的性能和丰富的功能，被广泛应用于频率测量。本文将详细介绍如何使用是德MXR604A示波器进行频率测量。

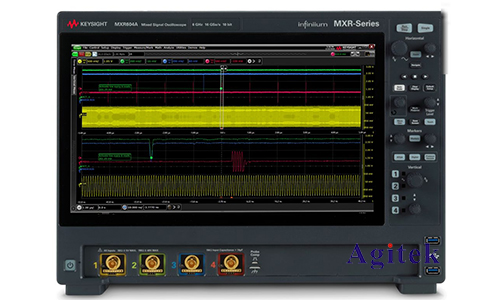

　　一、MXR604A示波器简介

　　是德MXR604A是一款混合信号示波器（MSO），具有以下特点：

　　-带宽高达1 GHz

　　-4个模拟通道和16个数字通道

　　-高达5 GSa/s的采样率

　　-10位垂直分辨率，提供更高的信号细节

　　-丰富的测量和分析功能

　　二、频率测量的准备工作

　　在进行频率测量之前，需要完成以下准备工作：

　　1.连接示波器和被测信号：将探头连接到示波器的输入通道，并确保探头正确连接到被测电路的测量点。为保证测量精度，探头的接地应与电路的地相连。

　　2.设置通道参数：根据被测信号的特性（如信号幅度、频率范围），调整示波器通道的垂直偏置、耦合方式（AC/DC）和探头倍率。

　　3.调整时基（Timebase）：设置适当的时基，以便能够清晰地观察到被测信号的一个或多个周期。对于高频信号，时基应设置得更快；对于低频信号，时基应设置得较慢。

　　三、频率测量方法

　　1.自动测量功能：

　　是德MXR604A示波器内置了自动频率测量功能，只需简单的几步即可获取频率值：

　　-按下示波器面板上的“Measure”按钮，进入测量菜单。

　　-选择“Add Measurement”选项。

　　-在测量类型中选择“Frequency”。

　　-选择测量的通道。

　　示波器将自动计算并显示该通道信号的频率，频率值通常显示在屏幕下方或测量菜单中。

　　2.手动测量方法：

　　在某些特殊情况下，可能需要手动测量信号的频率。具体步骤如下：

　　-捕获信号：调整时基和触发设置，确保能够稳定捕获并显示一个完整的周期。

　　-标记周期时间：使用示波器的光标功能，标记信号的一个周期起点和终点。光标可以精确地显示两个标记点之间的时间差Δt。

　　-计算频率：频率f可以通过周期T（即Δt）计算得出，公式为：f=1/T。将光标间的时间差取倒数，即可得到信号频率。

　　四、频率测量注意事项

　　1.探头补偿：在进行精确测量之前，确保探头已正确补偿。探头补偿不正确会导致测量结果失真。

　　2.触发稳定性：设置合适的触发电平和触发模式，确保信号波形稳定显示。稳定的触发对于准确的频率测量至关重要。

　　3.带宽和采样率：频率测量的准确性依赖于示波器的带宽和采样率。确保示波器的带宽足够覆盖被测信号的频率范围，并且采样率至少是信号最高频率的2.5倍以上，以避免混叠效应。

　　4.信号干扰：在复杂电路中，可能存在各种干扰信号。尽量避免这些干扰，或者通过使用带通滤波器来过滤掉不必要的频率成分。

　　五、实际应用示例

　　假设我们需要测量一个频率在100 MHz左右的方波信号，具体步骤如下：

　　1.连接探头：将探头连接到信号源，探头接地夹连接到电路地。

　　2.设置通道：选择合适的探头倍率（如10X），设置通道耦合为DC，调整垂直偏置以使波形居中。

　　3.调整时基：设置时基为5 ns/div，使得波形的一个周期清晰可见。

　　4.设置触发：选择边沿触发模式，设置触发电平为信号的中间值，使波形稳定。

　　5.自动测量：按下“Measure”按钮，选择“Add Measurement”，选择“Frequency”，选择相应的通道，读取频率值。

　　6.手动验证：使用光标标记一个周期起点和终点，读取光标时间差Δt，计算频率f=1/Δt，比较自动测量值和手动计算值是否一致。

　　通过上述步骤，我们能够精确测量并验证信号频率，确保测量结果的准确性和可靠性。

　　是德MXR604A示波器凭借其强大的性能和丰富的测量功能，使得频率测量变得简单而高效。无论是自动测量还是手动计算，都能提供精确的频率值，满足各种测量需求。掌握这些方法和技巧，不仅能够提高工作效率，还能确保测量结果的准确性，是每位工程师应具备的基本技能，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
