阻抗分析仪是一种用于测量电气元件和电路阻抗特性的精密仪器。它在电子工程、材料科学、化学分析和生物医学工程等领域应用广泛。了解阻抗分析仪的测量原理，不仅可以帮助我们更好地使用该仪器，还可以优化测试方法，提高测量精度。

　　基本概念

　　阻抗（Impedance）是描述电路中元件对交流电信号阻碍作用的综合参数，包含了电阻（Resistor,R）和电抗（Reactance,X）。电抗又分为电容抗（Capacitive Reactance,Xc）和电感抗（Inductive Reactance,Xl）。阻抗是一个复数，由实部（电阻）和虚部（电抗）组成，通常表示为(Z=R+jX)，其中(j)是虚数单位。

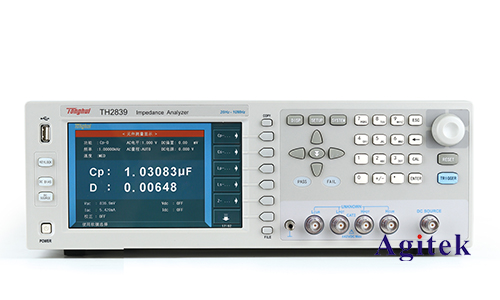

　　测量原理

　　阻抗分析仪通过测量电压和电流的相位差以及幅值来计算阻抗。具体来说，仪器向待测物施加一个已知频率和幅值的交流电信号，然后测量电压和电流信号。利用这些数据，通过复数运算即可得到待测物的阻抗值。

　　1.信号发生器

　　阻抗分析仪内部有一个高精度的信号发生器，它能够产生一系列频率的交流信号。这些信号频率范围通常从几赫兹（Hz）到几兆赫兹（MHz）不等，以适应不同测试对象的需要。

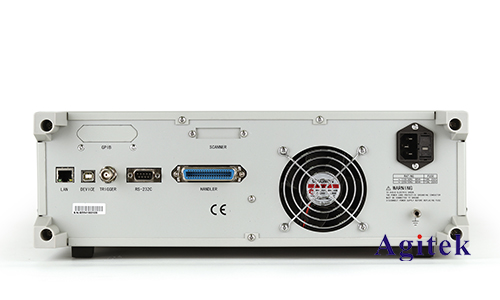

　　2.测量通道

　　阻抗分析仪配备了多个测量通道，用于接收并处理电压和电流信号。典型的测量通道包括电压测量端和电流测量端。电压测量端直接连接到待测物两端，而电流测量端则通过已知电阻与待测物串联。

　　3.数据采集与处理

　　测量过程中，阻抗分析仪会同时记录电压和电流信号。通过快速傅里叶变换（FFT），将这些时域信号转换为频域信号，从而得到各个频率成分的幅值和相位。然后，根据欧姆定律（V=IZ），通过比较电压和电流的幅值和相位差，计算出待测物的阻抗。

　　测量模式

　　阻抗分析仪通常支持多种测量模式，以适应不同的测试需求和应用场景。

　　1.幅频特性测量

　　这是最基本的测量模式，通过扫描一系列频率，测量阻抗随频率的变化情况。该模式广泛用于分析电路或元件的频率响应特性，例如滤波器、传感器和材料的电气特性。

　　2.时域测量

　　这种模式主要用于观察阻抗随时间的变化，通常用于测试动态系统或材料的时间依赖特性。通过快速连续地测量，可以捕捉到被测对象在不同时间点的阻抗变化。

　　3.阻抗图谱（Nyquist图）

　　这种模式将测量得到的阻抗数据以复数形式绘制在平面图上，实部作为横轴，虚部作为纵轴。阻抗图谱可以直观地显示被测对象的阻抗特性，是电化学阻抗谱（EIS）分析的重要工具。

　　校准与误差控制

　　为了确保测量的准确性，阻抗分析仪在使用前通常需要进行校准。校准过程包括开路校准、短路校准和负载校准，以消除测量系统中的寄生电容和电感对测量结果的影响。

　　此外，环境因素如温度、湿度、电磁干扰等也会影响测量精度。因此，在精密测量时，通常需要在恒定温度和低干扰的实验室环境中进行。

　　实际应用

　　阻抗分析仪在许多领域都有广泛应用：

　　1.电子元件测试

　　阻抗分析仪常用于测试电容器、电感器、变压器等元件的电气特性，帮助工程师选择和设计合适的元件。

　　2.材料科学

　　通过测量材料的阻抗特性，可以研究材料的电导率、介电常数等重要参数，进而指导材料的改性和应用。

　　3.生物医学工程

　　在生物医学领域，阻抗分析仪用于测量生物组织的阻抗特性，以诊断疾病或监测生理状态。例如，通过测量皮肤的阻抗，可以评估水分含量，从而诊断皮肤健康状况。

　　阻抗分析仪是一种功能强大且应用广泛的测量工具。通过理解其基本测量原理和操作方法，我们可以更加有效地使用该仪器，获取精确可靠的测量数据，为科研和工程实践提供有力支持。未来，随着技术的发展，阻抗分析仪的测量精度和应用范围将不断扩大，继续在各个领域发挥重要作用，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
