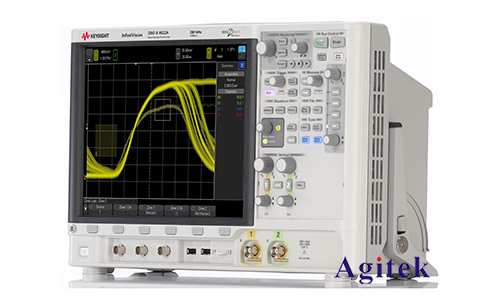

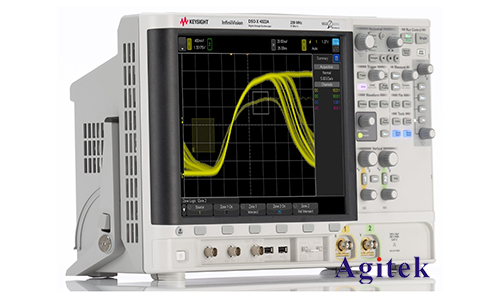

安捷伦示波器（现为是德科技，Keysight Technologies）的阻抗设置是测试和测量过程中非常重要的一部分。正确设置阻抗可以确保信号的准确性，减少反射和其他信号失真问题。本文将详细介绍如何在安捷伦示波器上进行阻抗设置。

　　什么是阻抗匹配

　　在信号传输过程中，阻抗匹配是确保信号完整性的重要因素。当信号源、传输路径和负载的阻抗相等时，信号传输的效率最高，反射最小。在示波器使用中，常见的阻抗值是50欧姆和高阻（通常是1M欧姆）。50欧姆阻抗通常用于高速数字信号和高频模拟信号的测量，而高阻一般用于低频或直流信号的测量。

　　示波器阻抗设置的重要性

　　在进行高频测量时，如果阻抗不匹配，信号会在传输线中反射，导致测量误差。特别是在高速数字信号测量中，反射会导致波形失真，使得测量结果不准确。通过正确设置阻抗，可以确保信号在传输过程中尽可能地保持其原始形态。

　　设置安捷伦示波器的输入阻抗

　　1.确定信号类型和频率范围：

　　在设置阻抗之前，首先需要确定你要测量的信号类型和频率范围。对于低频信号和直流信号，通常选择高阻（1M欧姆）输入阻抗。而对于高频信号，50欧姆输入阻抗是更好的选择。

　　2.访问示波器的通道设置：

　　打开示波器，选择你要使用的通道。通常在前面板或屏幕上可以看到不同通道的设置选项。

　　3.进入通道设置菜单：

　　通过触摸屏或旋钮选择通道设置菜单。在这个菜单中，你可以看到很多关于通道的设置选项，包括输入阻抗。

　　4.选择输入阻抗：

　　在通道设置菜单中，找到输入阻抗选项。这里通常会有两个选择：1M欧姆和50欧姆。根据你的信号类型选择合适的阻抗。

　　-50欧姆输入阻抗：适用于高频信号，如RF信号或高速数字信号。50欧姆阻抗能够最大限度地减少反射和信号失真。

　　-1M欧姆输入阻抗：适用于低频信号和直流信号。高阻抗输入对低频信号的影响较小，可以提供更好的测量精度。

　　5.确认设置并检查：

　　选择合适的阻抗后，确认设置。可以通过测量已知信号源，检查示波器显示的波形是否准确来验证设置是否正确。

　　常见的阻抗匹配问题

　　1.反射和信号失真：

　　阻抗不匹配会导致信号在传输线上反射，尤其是在高频测量中。这种反射会导致波形失真，影响测量结果。

　　2.信号衰减：

　　如果阻抗不匹配，信号的幅度可能会减小，导致测量误差。特别是在测量高频小信号时，衰减会更加明显。

　　3.频率响应变化：

　　不匹配的阻抗会改变系统的频率响应，影响信号的频谱特性。这对于需要准确频谱测量的应用来说是不可接受的。

　　实际案例和应用

　　高速数字信号测量

　　在测量高速数字信号时，例如USB、HDMI或PCIe信号，通常需要使用50欧姆输入阻抗。这些信号的频率范围通常在几百兆赫兹到几千兆赫兹之间，如果不使用50欧姆匹配，会有显著的反射和失真。

　　低频模拟信号测量

　　在测量低频模拟信号时，例如音频信号或传感器输出信号，通常使用高阻（1M欧姆）输入阻抗。这些信号的频率通常较低，使用高阻抗可以避免信号衰减，确保测量精度。

　　正确设置安捷伦示波器的输入阻抗是确保测量准确性的重要步骤。了解你的信号类型和频率范围，选择合适的阻抗设置，可以最大限度地减少信号反射和失真。希望本文能够帮助你在使用安捷伦示波器进行测量时更加得心应手，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
