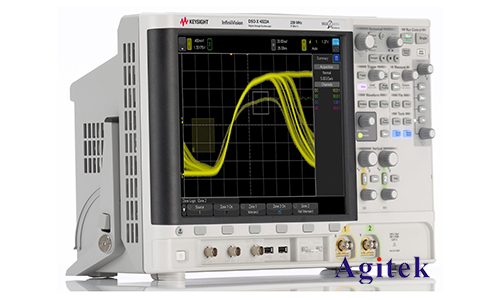

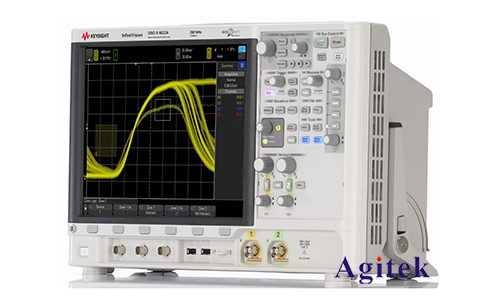

在电子工程领域，示波器是不可或缺的工具，它可以帮助工程师们观察和分析信号波形。安捷伦（现名是Keysight）是知名的测试测量设备供应商，其示波器以高精度和可靠性著称。本文将详细介绍如何使用安捷伦示波器测量电压，旨在为工程师们提供一个实用且易懂的指导。

　　第一步：准备工作

　　在开始测量前，我们需要确保所有设备都已正确连接，并且示波器和被测电路都处于良好的工作状态。

　　1.选择合适的探头：使用10X衰减探头可以减少负载效应，同时扩大示波器的输入范围。连接探头到示波器的输入通道，通常是CH1或CH2。

　　2.校准探头：在进行精确测量之前，务必对探头进行校准。将探头连接到示波器的校准端子（通常标有1 kHz方波信号），调整探头的补偿电容器，使示波器显示的方波信号无过冲和下冲。

　　第二步：连接电路

　　1.接地探头：确保探头的接地夹子（鳄鱼夹）连接到被测电路的公共地线（GND）。这是确保测量精度和安全的重要步骤。

　　2.连接探头尖端：将探头尖端连接到待测信号点。注意，避免探头尖端与电路中的其他部分短路。

　　第三步：设置示波器

　　1.选择合适的量程：根据被测信号的预期电压幅度，调整示波器的垂直偏置和垂直增益（V/div），使波形适当地显示在屏幕上。初始设置可以选择较高的量程，然后逐步调低，以获得**的分辨率。

　　2.时基设置：调整水平时基（s/div），使得一个或多个周期的波形能完整地显示在屏幕上。初始时可以设置为较长的时间间隔，然后逐步缩短以获得更详细的波形视图。

　　3.触发设置：设置触发电平和触发模式，确保波形稳定显示。通常选择自动触发模式，然后根据需要调整触发电平。

　　第四步：测量和分析

　　1.观察波形：此时，屏幕上应该显示出被测信号的波形。通过调整垂直和水平控制，可以清晰地观察到波形的细节。

　　2.使用光标测量：大多数现代示波器提供光标功能，允许工程师通过屏幕上的光标精确测量波形的电压值和时间间隔。将光标放置在感兴趣的波形点上，读取对应的电压值。

　　3.自动测量功能：安捷伦示波器通常具备自动测量功能，可以自动计算和显示波形的各种参数，如峰值电压、均方根电压（RMS）、频率、周期等。这些功能极大地简化了测量过程，提高了工作效率。

　　第五步：记录和分析数据

　　1.保存波形数据：许多安捷伦示波器支持将波形数据保存到USB设备或通过网络传输到计算机。保存数据以便后续分析和报告。

　　2.波形分析：利用示波器的高级分析功能，如FFT（快速傅里叶变换），可以将时域信号转换到频域，分析其频率成分。这对调试和故障排除特别有帮助。

　　安全注意事项

　　1.高电压测量：测量高电压时，务必使用高压探头，并遵循所有安全规程，防止触电和设备损坏。

　　2.ESD保护：防止静电放电（ESD）损坏敏感的电子元件，在操作前佩戴防静电手环，并在防静电垫上进行工作。

　　掌握如何使用安捷伦示波器进行电压测量是每个电子工程师的基本技能。通过正确的准备工作、合理的设置和精确的测量，我们可以获得可靠的波形数据，为电路设计和故障排除提供重要参考。希望本文能为工程师们提供实用的指导，帮助大家更高效地使用示波器进行测量和分析，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
