是德科技（Keysight Technologies）的DSOX3014G示波器是一款功能强大的测试仪器，广泛应用于电子工程领域。在实际工作中，频率测量是电子信号分析的重要部分。本文将以专业工程师的视角，介绍如何使用DSOX3014G示波器进行频率测量。

　　1.概述

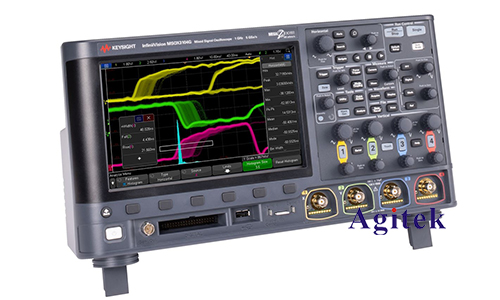

　　DSOX3014G是一款4通道数字存储示波器，具备100MHz的带宽和高达1GSa/s的采样率。其直观的用户界面和强大的功能，使得频率测量变得简便而精确。

　　2.连接信号

　　首先，将待测信号连接到示波器的输入通道之一（例如通道1）。使用高质量的探头，确保探头的接地夹与被测电路良好接触，以减少噪声干扰。

　　3.设置示波器

　　启动示波器并进行初步设置：

　　-选择通道：按下通道1的按钮，激活通道1。

　　-探头倍率：根据所用探头的衰减比，设置探头倍率。例如，如果使用10:1探头，确保示波器输入设置也为10:1。

　　-垂直设置：调整垂直偏置和垂直刻度，使信号在屏幕上居中且显示清晰。一般来说，信号的峰峰值应覆盖屏幕的80%左右，以确保测量精度。

　　-水平设置：调整时间基准，使一个或多个完整周期的信号显示在屏幕上。这有助于更准确地测量频率。

　　4.自动测量功能

　　DSOX3014G示波器具有强大的自动测量功能，可以简化频率测量过程。具体步骤如下：

　　-自动测量：按下示波器前面板上的“Measure”按钮，进入自动测量菜单。

　　-选择测量参数：在菜单中选择“Frequency”选项，示波器将自动识别并计算所选通道的频率。测量结果会显示在屏幕上。

　　这种自动测量方法对于大多数频率测量场景都非常有效，特别是对于周期性信号，如正弦波、方波和锯齿波。

　　5.手动测量

　　在某些情况下，手动测量频率可能更适合。例如，当信号形状复杂或存在噪声干扰时，手动测量可以提供更准确的结果。

　　-光标测量：按下“Cursors”按钮，选择“Manual”光标模式。

　　-设置光标：使用旋钮移动垂直光标，将其分别放置在一个周期的开始和结束点。示波器会自动计算并显示两个光标之间的时间间隔（ΔT）。

　　-计算频率：频率（f）可以通过公式f=1/ΔT计算得出。

　　这种方法特别适用于非周期性信号或在复杂环境下进行测量时。

　　6.高级功能

　　DSOX3014G示波器还提供了一些高级功能，进一步提高频率测量的准确性和便捷性。

　　-FFT分析：按下“Math”按钮，选择FFT功能，示波器会将时域信号转换为频域信号。通过观察频谱图，可以准确识别信号的主要频率成分。

　　-信号平均：在信号噪声较大时，可以使用示波器的信号平均功能，降低噪声对测量结果的影响。进入“Acquire”菜单，选择“Average”模式，设定平均次数。

　　-触发设置：优化触发设置可以稳定信号显示，增强频率测量的稳定性。选择合适的触发源和触发电平，使示波器能够在信号的相同点稳定触发。

　　7.数据记录与分析

　　测量完成后，DSOX3014G示波器提供多种数据记录与分析功能：

　　-截图与数据存储：按下“Save/Recall”按钮，可以将测量结果保存为图片或CSV文件，方便后续分析与报告制作。

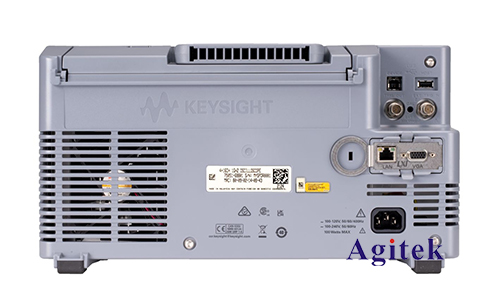

　　-远程控制：通过LAN或USB接口，连接计算机使用是德科技提供的BenchVue软件，可以进行远程控制与数据采集，进一步提高工作效率。

　　使用是德DSOX3014G示波器进行频率测量，不仅操作简便，而且测量结果精确可靠。无论是自动测量还是手动测量，均能满足不同场景下的需求。通过合理利用示波器的各种功能，可以大幅提升测试和分析的效率和质量，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
