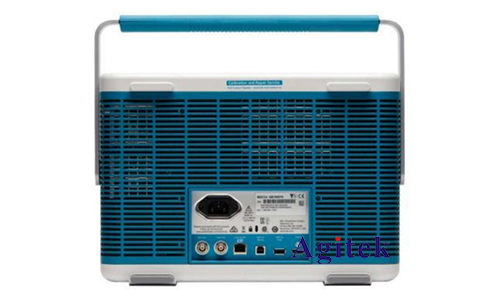

在电力电子和电源设计中，准确测量电源纹波是确保系统性能和稳定性的重要环节。泰克MDO34混合域示波器凭借其强大的功能和直观的界面，成为许多工程师的理想选择。本文将详细介绍如何使用泰克MDO34示波器进行纹波测量，并提供一些实用的技巧和注意事项。

　　1.准备工作

　　首先，确保示波器和被测设备都已经正确连接和通电。使用泰克MDO34进行纹波测量时，需要以下基本设备：

　　-泰克MDO34示波器

　　-高质量的探头（如泰克TPP1000）

　　-连接电缆和探头配件

　　-被测电源设备

　　2.设置示波器

　　a.探头连接

　　1.选择合适的探头：对于纹波测量，建议使用高带宽、低噪声的探头。泰克的TPP1000探头是一个不错的选择，其带宽为1 GHz，非常适合捕捉高频纹波信号。

　　2.正确连接探头：将探头的接地线尽量短，以减少噪声和干扰。确保探头尖端牢固地连接到被测电源的输出端。

　　b.配置示波器

　　1.通道设置：选择一个通道连接探头，然后在示波器上激活该通道。调整垂直刻度（V/div），使信号在屏幕上清晰可见。通常，初始设置为50 mV/div，然后根据实际信号进行微调。

　　2.时间基准：设置时间基准（Time Base）以合适的比例捕捉纹波信号。建议从1µs/div开始，根据信号频率和特点进行调整。

　　3.触发设置：为了获得稳定的波形，设置合适的触发模式。可以选择边沿触发（Edge Trigger），并设置触发电平稍高于纹波信号的最低电平。

　　3.波形捕捉和分析

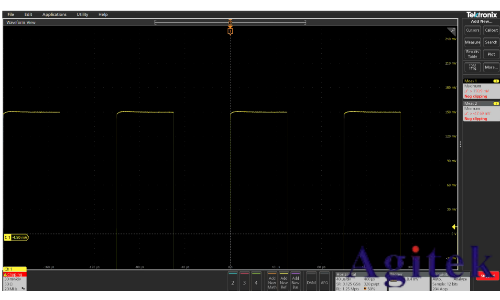

　　a.波形捕捉

　　1.调整示波器：在连接探头和设置示波器后，调整垂直和水平刻度，使纹波信号在屏幕上显示得更清晰。可以使用放大功能进一步观察细节。

　　2.稳定波形：通过调整触发电平和触发类型，确保波形稳定显示。对于纹波测量，可能需要多次调整触发设置以捕捉最真实的信号。

　　b.数据分析

　　1.波形测量：使用示波器的自动测量功能，可以快速获得纹波的峰峰值（peak-to-peak）、均值（mean）和RMS值等关键参数。这些数据对于评估电源的性能至关重要。

　　2.频谱分析：泰克MDO34提供了频谱分析功能，可以将时域信号转换为频域信号，帮助识别纹波的频率成分。通过频谱分析，可以了解哪些频率成分是主要的干扰源，从而采取相应的滤波措施。

　　4.提高测量精度的技巧

　　1.减小接地回路：接地回路越短，测量精度越高。使用探头的短接地附件或直接将探头接地线与信号接地短接。

　　2.避免干扰：在测量过程中，尽量远离强干扰源，如大功率开关电源、变频器等。这些设备产生的电磁干扰可能会影响示波器的测量结果。

　　3.校准探头：定期校准探头，确保其性能稳定。探头性能的衰减会直接影响测量的准确性。

　　5.常见问题和解决方案

　　1.噪声干扰：如果发现测量信号中噪声较多，可以通过使用带有良好屏蔽性能的探头，或者在探头连接处加装屏蔽罩来减少噪声干扰。

　　2.波形不稳定：调整触发电平和模式，确保波形稳定显示。如果仍不稳定，可以尝试使用平均模式（Average）来减少随机噪声的影响。

　　3.测量误差：定期检查探头和示波器的校准状态，确保测量设备处于**状态。此外，使用更高带宽的探头也能提高测量精度。

　　使用泰克MDO34示波器进行电源纹波测量，不仅可以获得高精度的数据，还能通过其强大的分析功能，对纹波的频率成分进行深入分析。通过本文介绍的方法和技巧，相信您能够更好地利用泰克MDO34示波器，完成高效准确的纹波测量，为电源设计和调试提供可靠的数据支持，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
