在电子工程领域，泰克示波器以其高精度和可靠性在各种测试和测量应用中占据了重要位置。尤其是在开关电源的设计与调试过程中，示波器是不可或缺的工具之一。当我们遇到开关电源跳闸的问题时，使用泰克示波器可以帮助我们快速诊断问题，确保电源的稳定性和安全性。

　　什么是开关电源跳闸？

　　开关电源跳闸通常是由于过载、短路或电路中的其他异常情况引起的保护机制启动。跳闸保护设计旨在防止设备损坏或火灾等危险情况的发生。尽管这些保护机制是必要的，但频繁的跳闸会影响系统的正常运行，甚至可能指示存在潜在的问题。

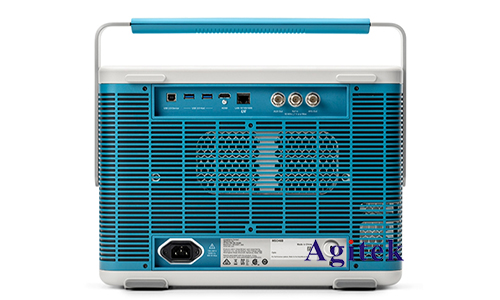

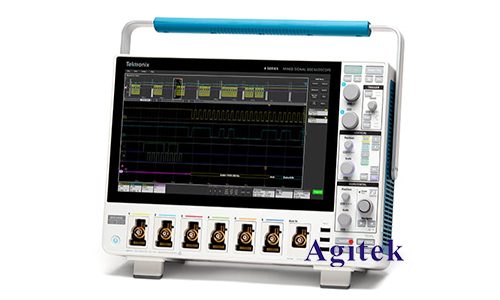

　　使用泰克示波器进行故障排查

　　泰克示波器凭借其高采样率和多功能性，可以对开关电源跳闸的原因进行详细分析。以下是一个典型的步骤，以帮助您使用泰克示波器排查和解决开关电源跳闸问题：

　　1.设置和连接

　　首先，将泰克示波器连接到开关电源的关键测试点。通常，这包括输入电压、输出电压、开关节点电压以及电流测量点。确保使用适当的探头和附件，以获得准确的测量数据。

　　2.配置示波器

　　为了捕捉瞬态事件，您需要配置示波器的触发条件。泰克示波器具有丰富的触发选项，您可以设置边沿触发、脉冲宽度触发或欠幅触发等。对于开关电源跳闸问题，边沿触发是常用的选择，可以帮助您捕捉到跳闸前后的波形变化。

　　3.捕捉和分析波形

　　一旦设置好触发条件，开始捕捉波形。观察输入电压和输出电压的变化，注意任何异常的波形，如过电压或欠电压。同时，检查开关节点的波形是否有不正常的尖峰或噪声，这些都可能是跳闸的原因。

　　泰克示波器的高级功能，如自动测量和波形分析，可以帮助您快速识别异常。例如，使用频谱分析功能可以检测电源中的高频噪声源；而使用波形记录功能，可以回放跳闸前后的波形变化，深入了解事件发生的过程。

　　4.定位问题根源

　　通过对捕捉到的波形进行分析，您可以逐步缩小问题范围。比如，如果发现输入电压出现异常波动，可能是电源线路或滤波器的问题；如果输出电压波形出现过大的纹波，可能是负载或反馈控制电路的问题。

　　常见问题与解决方法

　　1.输入电压异常：如果输入电压波形显示出明显的波动或噪声，检查电源线和滤波电容是否正常。更换损坏的元件，确保输入电源的稳定性。

　　2.输出电压不稳定：输出电压的不稳定可能由于负载过重或反馈回路不正常。使用示波器检查负载电流的波形，确保负载在设计范围内。同时，检查反馈电路中的元件，如光耦和控制芯片。

　　3.开关节点异常：开关节点的波形应为典型的PWM波形。如果出现异常尖峰或噪声，检查开关晶体管和驱动电路是否正常。过大的尖峰可能是由寄生电感或电容引起的，可以通过调整电路布局或添加缓冲电路来解决。

　　4.过热问题：如果开关电源过热导致跳闸，检查散热片和风扇是否工作正常。使用示波器监控电流波形，确保电源没有过载运行。

　　泰克示波器在开关电源跳闸问题的故障排查中发挥着关键作用。通过正确设置和使用示波器，工程师可以迅速定位问题的根源，并采取适当的措施加以解决。这不仅提高了故障排查的效率，还提高了电源系统的可靠性和安全性。

　　在实际操作中，工程师应充分利用泰克示波器的各种功能，包括自动测量、波形记录和频谱分析等。这些功能不仅提高了测试的精度，还大大简化了故障排查的过程。通过不断积累经验和优化测试方法，我们可以更加高效地解决开关电源的各种问题，确保电子设备的稳定运行，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
