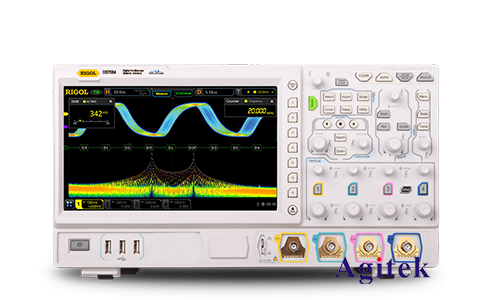

在电子测量和测试领域，普源示波器（RIGOL Oscilloscope）作为一种高效、精确且功能丰富的测量工具，广泛应用于科研、教学和工业生产中。对于初学者和专业工程师来说，了解如何正确使用普源示波器进行电压测量是一个至关重要的技能。本文将详细介绍如何使用普源示波器测量电压，并提供一些实用的技巧和建议。

　　1.准备工作

　　1.1确认设备和配件

　　首先，确保您拥有以下设备和配件：

　　-普源示波器

　　-示波器探头

　　-被测电路或设备

　　-电源线和信号线

　　1.2校准示波器探头

　　在进行测量之前，必须先校准示波器探头，以确保测量结果的准确性。校准步骤如下：

　　1.将探头连接到示波器的校准输出端。

　　2.打开示波器，观察屏幕上显示的波形。

　　3.调整探头的补偿电容，直到波形的上升沿和下降沿不再有过冲或欠冲现象为止。

　　2.连接和设置

　　2.1连接探头

　　将示波器探头连接到被测电路的测试点。探头的接地夹需连接到电路的地。确保连接稳固，避免松动导致测量误差。

　　2.2选择通道

　　大多数普源示波器有多个通道，可以同时测量多个信号。选择一个未使用的通道，并将探头插入相应的BNC接口。

　　2.3设置示波器参数

　　根据待测信号的特性，设置示波器的时基和垂直灵敏度：

　　-时基设置：调整时基（Time Base）以合适的时间间隔显示信号的周期。例如，若测量的信号频率为1 kHz，可以将时基设置为1 ms/div。

　　-垂直灵敏度：根据信号的电压幅度，调整垂直灵敏度（Vertical Scale）。例如，若预计信号电压在0-5V范围内，可将垂直灵敏度设置为1V/div。

　　3.测量和观察

　　3.1调整触发

　　为了稳定显示信号，需正确设置触发（Trigger）。选择适当的触发源（如Ch1）、触发模式（如边沿触发），并调整触发电平，使波形稳定显示在屏幕上。

　　3.2观察波形

　　通过调整水平和垂直位置旋钮，使波形居中并充满屏幕，方便观察和测量。使用光标或自动测量功能，可以直接读取电压值。

　　4.数据记录与分析

　　4.1使用光标测量

　　普源示波器通常配备光标功能，方便精确测量波形上的电压和时间差。通过设置两个垂直光标，可以直接测量某一点的电压。

　　4.2使用自动测量功能

　　许多普源示波器具备自动测量功能，如峰峰值电压（Vpp）、平均值电压（Vavg）、有效值电压（Vrms）等。启用这些功能，可以快速获得准确的测量结果。

　　4.3存储和导出数据

　　现代普源示波器支持将测量数据存储到U盘或通过USB接口传输到电脑。这样不仅方便数据记录和分析，还能生成报告和文档。

　　5.实用技巧和建议

　　5.1使用合适的探头衰减比

　　根据信号的电压范围选择合适的探头衰减比（如1X、10X），以确保测量准确且不超出示波器输入范围。

　　5.2注意信号干扰

　　在高频或高精度测量中，信号干扰是一个重要因素。尽量使用屏蔽线，保持探头接地良好，并减少周围电子设备的干扰。

　　5.3定期校准示波器

　　为了保持测量精度，建议定期校准示波器。可以联系普源官方或有资质的校准机构进行专业校准。

　　6.常见问题及解决方案

　　6.1测量波形不稳定

　　-检查触发设置是否正确。

　　-确认探头连接稳固。

　　-尝试降低或增加时基和垂直灵敏度。

　　6.2读数不准确

　　-确认探头衰减比设置正确。

　　-校准探头。

　　-使用自动测量功能进行验证。

　　使用普源示波器测量电压并不复杂，但需要一定的细心和技巧。通过正确的准备工作、合理的设置以及有效的数据记录和分析，可以获得准确的测量结果。希望本文对您的工作有所帮助，祝您在电子测量领域取得更多成功，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
