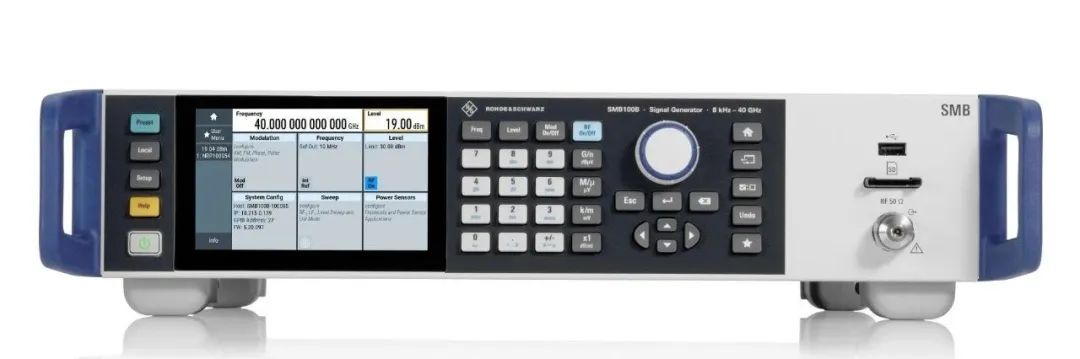

罗德与施瓦茨(以下简称“R&S”)的新型R&S SMB100B微波信号发生器有四种频率可供选择,频率范围分别为8 kHz至12.75 GHz、20 GHz、31.8 GHz或40 GHz,为模拟微波信号发生带来了出色的输出功率、频谱纯度、极低的近端相位噪声以及几乎可忽略的宽带噪声。

R&S SMB100B微波信号发生器在中档产品中提供卓越的性能
新推出的R&S SMB100B模拟微波信号发生器性能卓越,在中端级别高达40 GHz的模拟信号发生领域处于市场领先地位。R&S SMB100B操作简便、功能全面,是所有需要干净模拟信号或高输出功率(8 kHz至40 GHz)应用的首选。典型应用包括测试雷达接收机、半导体元件、上变频器、下变频器或放大器。高输出功率和低相位噪声使其成为阻塞测试中模拟干扰源的理想选择。
R&S SMB100B微波信号发生器的信号纯度极高,具有极低的单边带(SSB)相位噪声、出色的非谐波抑制能力以及适用于所有载波频率的低宽带噪声。对于希望获得更好的近端相位噪声和频率稳定性以及更小的温度性能变化的用户,除标准OXCO参考振荡器外,还提供适用于所有频率范围的更高性能版本。仪表不仅支持传统的10 MHz参考频率,用户还可选择1 MHz至100 MHz以及1 GHz参考频率信号。可选的高输出功率选件在20 GHz时测量值为25 dBm,在40 GHz时测量值为19.5 dBm,选件可通过激活码激活,因此用户可随时安装。考虑到仪器新增覆盖微波频率范围,R&S SMB100B微波信号发生器保持重量轻(10.7千克),结构紧凑,在19英寸机架上高度仅占两个单元的优势。
R&S SMB100B本身直接输出的电平精度非常高。随着所需信号频率的增加,待测设备获得正确电平的难度也随之增加:R&S SMB100B支持两项附加功能,用于补偿路径损耗以及由附加测试夹具、电缆或放大器所带成的信号变化。这些功能有助于在参考平面(即被测设备的输入端)提供所需的功率电平。其中第一个功能是用户校正功能(UCOR),可在测试方案频率响应已知且稳定的情况下进行补偿。然而,仍有一些未知因素,尤其是当测试方案包括额外的有源设备如放大器时,此时放大器的频率响应会随电平或温度的变化而变化。R&S SMB100B提供的第二个功能是闭环功率控制,通过合适的R&S NRP功率传感器在所需的参考平面上持续测量DUT的输入电平,再反馈给信号发生器以相应调整输出功率,从而补偿所有这些变化。有关此用例的更多详情,请参阅应用笔记1GP141。
R&S SMB100B在每个细节上都体现了用户友好性。用户可以创建自己的自定义菜单,以便随时调用最常用的参数。在设置和运行测量的同时,用户可以使用SCPI宏记录器把一开始的手动测量过程自动记录并生成程控代码,然后使用代码生成器以MATLAB®等语言输出指令。借助R&S Legacy Pro特性,R&S SMB100B(以及其他R&S测试设备)可用于直接模拟其他仪器,如R&S SMB100A或行业同类型的仪器,不改动现有代码进行直接替换。
R&S新推出频率高达40 GHz的R&S SMB100B微波信号发生器,进一步扩展了现有非常成功的6 GHz R&S SMB100B模拟信号发生器产品家族。
