罗德与施瓦茨(以下简称“R&S”)新推出的功率分析仪系列有三种型号,可满足测量直流和交流源的电压、电流、功率和总谐波失真的所有要求。R&S NPA101功率计提供所有基本测量功能,R&S NPA501功率分析仪增加了增强型测量功能和图形分析功能,R&S NPA701合规性测试仪包括符合IEC62301和EN50564标准的功耗评估功能,以及符合EN61000-3-2标准的EMC谐波发射测试功能。
设备或模块的电气特性是整个电子行业都要测量的基本属性,从研发开始,到一致性认证测试,生产和服务过程中都要测量。新型R&S NPA功率分析仪系列的所有型号都能满足所有这些阶段的要求,功率测量范围从50µW到12kW,电压从1mV到600V,电流从1mA到20A。所有三种型号都具有500ksample/s的高采样率,甚至可以检测到输出中最短的瞬态纹波。16位分辨率A/D转换器可确保电流和电压读数的精度达到±0.05%。

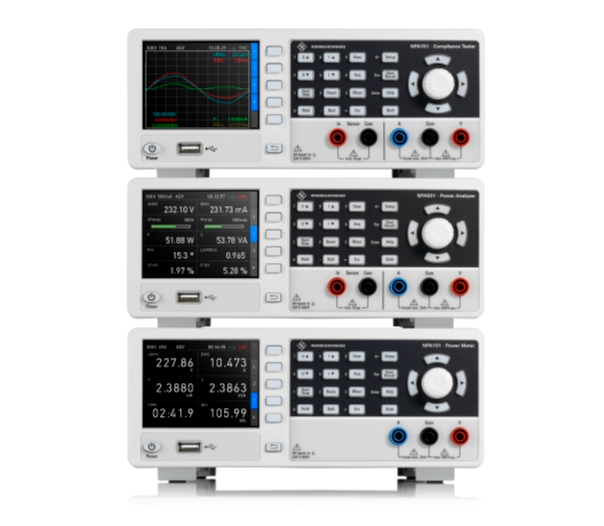

新型R&S NPA功率分析仪系列目前有三种型号
R&S NPA系列的三款仪器包含23项基本测量,包括功率、电流、电压、谐波失真和能量。用户可以从总共37个测量值中选择最多10个测量值同时显示在屏幕上,刷新率为100毫秒。屏幕内容可以图形形式输出到USB端口,所有测量值都可以通过日志功能记录下来。5V测量范围为功率和能量测量提供了同类**的分辨率。可选择1、3或6Crest因子值,为捕捉所有峰值和最大化动态范围提供了同类**的灵活性。
该系列的所有仪器都配有用于远程控制的LAN和USB接口。R&S NPA501-G和R&S NPA701-G型号还配有GPIB接口。全套SCPI命令以及LabVIEW、LabWindows/CVI和IVI.net驱动程序可轻松将仪器集成到系统中。用户受益于紧凑的外形和占地面积,在系统使用时,两台仪器可并排安装在一个19英寸的机架上。
此外,所有R&S NPA501和R&S NPA701型号都有电压、电流和功率的最大和最小峰值。利用PASS/FAIL功能,用户可以定义多达六组最大值和最小值,从而轻松检查被测设备的输出是否在限值范围内。这两款仪器还具有图形显示模式。在时域,用户可以同时查看上电浪涌特性、电压和电流波形,或选择较长时间段的参数。在频域中,用户可以查看高达50次谐波的波形,必要时可按对数显示或以表格形式显示。
该系列的高配型号R&S NPA701合规性测试仪还提供符合IEC62301和EN50564(低功耗模式下的功耗)以及EN61000-3-2(电磁兼容性谐波发射)标准的分步程序。不熟悉官方标准程序的用户可以放心地进行合规性测试,并确保测试结果有效。R&S NPA701是同类产品中唯一不需要单独PC就能执行合规性测试的功率分析仪。
