纹波是电源或信号中叠加在直流分量上的交流成分，通常表现为周期性波动。纹波的存在会影响电路的性能，甚至导致设备故障。因此，对电源或信号进行纹波测试是十分必要的。安捷伦示波器凭借其高精度、高采样率和丰富的测量功能，成为测量纹波的理想工具。本文将详细介绍如何使用安捷伦示波器进行纹波测试。

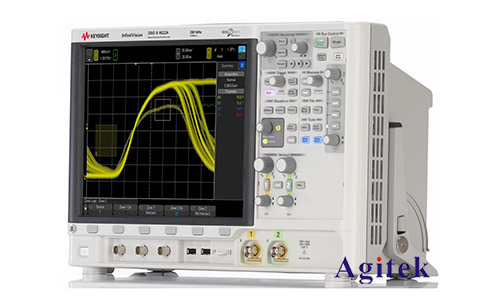

　　1.测试准备

　　1.1仪器选择

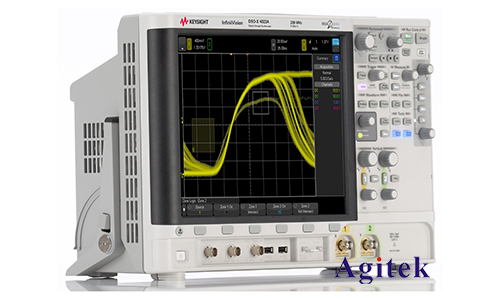

　　选择合适的安捷伦示波器型号。一般来说，带宽至少应为被测信号频率的3倍以上，采样率应至少为被测信号频率的5倍以上。例如，若要测量100kHz的纹波，则示波器的带宽应至少为300kHz，采样率应至少为500kS/s。

　　1.2探头选择

　　选择合适的探头。对于低频纹波测量，可以使用通用探头；对于高频纹波测量，则需要使用高频探头。

　　1.3连接设置

　　将被测信号连接到示波器的输入端。如果被测信号的电压较高，则需要使用衰减器。将示波器的地线连接到被测电路的公共地。

　　2.测试设置

　　2.1时间基准设置

　　设置时间基准，即水平刻度。时间基准应设置为能够清晰显示纹波的周期。例如，若要测量100kHz的纹波，则时间基准应设置为10μs/div或更小。

　　2.2垂直刻度设置

　　设置垂直刻度，即垂直方向的电压刻度。垂直刻度应设置为能够清晰显示纹波的幅值。例如，若要测量100mV的纹波，则垂直刻度应设置为10mV/div或更小。

　　2.3触发设置

　　设置触发条件，以确保示波器能够稳定地捕捉到纹波信号。通常可以使用边沿触发，并设置合适的触发电平和触发斜率。

　　2.4测量设置

　　设置测量功能，例如峰峰值、均方根值、纹波系数等。这些测量功能可以帮助我们量化纹波的特性。

　　3.测试过程

　　3.1观察波形

　　观察示波器屏幕上的波形，确认是否能够清晰地显示纹波。如果波形显示不清晰，则需要调整时间基准或垂直刻度。

　　3.2进行测量

　　使用示波器的测量功能，对纹波进行测量。记录下测量结果，并进行分析。

　　3.3分析结果

　　根据测量结果，分析纹波的特性，例如幅值、频率、谐波成分等。根据分析结果，判断纹波是否符合设计要求。

　　4.注意事项

　　在进行纹波测试时，应注意屏蔽外界干扰，例如电源线、地线等。

　　测试过程中，应注意观察示波器屏幕，及时调整测试设置。

　　测试结束后，应保存测试结果，以便日后参考。

　　安捷伦示波器是测量纹波的理想工具，其高精度、高采样率和丰富的测量功能可以帮助我们准确地测量和分析纹波。通过本文介绍的方法，我们可以使用安捷伦示波器进行有效的纹波测试，确保电路的性能和设备的正常运行，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
