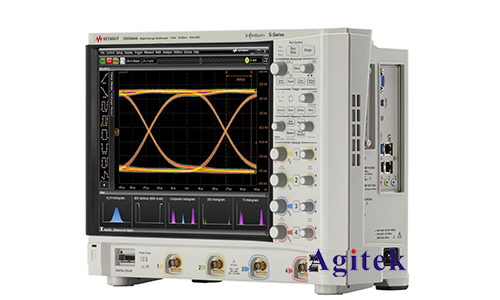

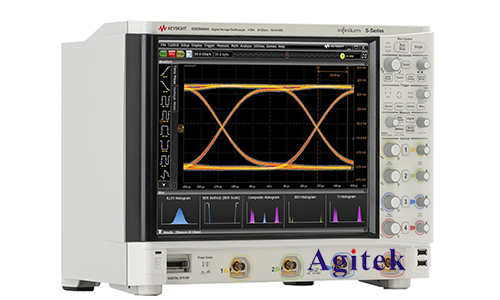

晶振是电子设备中常用的元器件，它能够产生稳定的时钟信号，对设备的正常运行至关重要。为了确保晶振的正常工作，需要对其波形进行测量。本文将介绍如何使用是德DSOS404A示波器测量晶振波形。

　　一、准备工作

　　1.设备准备:

　　是德DSOS404A示波器

　　被测晶振

　　BNC探头

　　10pF电容

　　2.连接设备:

　　将BNC探头连接到示波器的通道1上。

　　将被测晶振的一端连接到探头的接地夹上，另一端连接到示波器的通道1输入端。

　　将10pF电容并联在晶振的两端。

　　二、设置示波器参数

　　1.通道设置:

　　选择通道1，并将其设置为50Ω阻抗。

　　设置通道1的垂直灵敏度为1V/div。

　　设置通道1的时间基准为10μs/div。

　　2.触发设置:

　　选择通道1作为触发源。

　　设置触发电平为0V。

　　设置触发方式为上升沿触发。

　　三、观察波形

　　1.开启示波器:打开示波器的电源，并等待其启动完成。

　　2.调整波形:观察示波器屏幕上的波形，并根据需要调整垂直灵敏度和时间基准，使波形清晰可见。

　　3.测量参数:测量波形的幅值、频率、占空比等参数。

　　四、注意事项

　　1.探头选择:使用合适的探头进行测量，避免探头对信号的影响。

　　2.接地:确保被测晶振和示波器都接地良好，避免噪声干扰。

　　3.电容并联:并联10pF电容可以提高测量精度，尤其是在测量高频晶振时。

　　4.波形分析:仔细分析波形，判断晶振是否工作正常。

　　使用是德DSOS404A示波器测量晶振波形是一个简单易行的过程。通过以上步骤，可以准确地测量晶振的波形参数，并判断其工作状态，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
