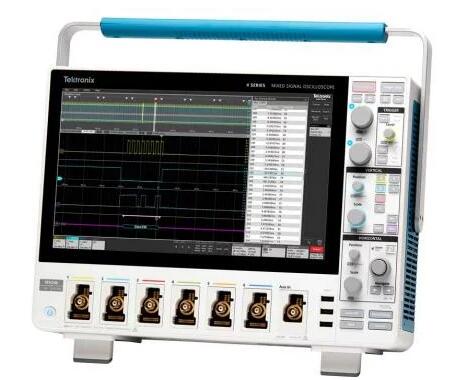

泰克MSO46示波器是一款功能强大的测量工具,可用于测量各种信号,包括电压、电流、频率、时间等。为了准确测量电流,需要使用电流探头。本文将详细介绍泰克MSO46电流探头的设置方法,并提供一些实用的建议。
一、电流探头简介
电流探头是一种非接触式的电流测量装置,它通过感应线圈的互感原理将被测电流转换为电压信号,再由示波器进行测量。电流探头主要由以下几个部分组成:
测量线圈:用于感应被测电流。
信号处理电路:将感应信号转换为电压信号。
探头头:连接被测电路和测量线圈。
BNC连接器:连接示波器。
二、电流探头类型
泰克MSO46示波器支持多种类型的电流探头,包括:
TCP0030A:15A交流/直流电流探头
TCP0150:30A交流/直流电流探头
TCP0300:100A交流/直流电流探头
A621:15A交流/直流电流探头
A622:30A交流/直流电流探头
选择合适的电流探头取决于被测电流的大小和频率。对于小电流测量,可以使用TCP0030A或A621探头;对于大电流测量,可以使用TCP0150、TCP0300或A622探头。
三、电流探头设置
1.连接电流探头
将电流探头的BNC连接器连接到示波器的输入通道。确保连接牢固,避免接触不良。
2.设置探头衰减比
电流探头的衰减比是指探头输出信号与被测电流的比值。例如,一个衰减比为10:1的探头,其输出信号将是实际电流的十分之一。
在示波器菜单中选择“探头”选项,然后选择相应的电流探头型号。根据探头型号,设置正确的探头衰减比。例如,对于TCP0030A探头,衰减比为10:1;对于TCP0150探头,衰减比为30:1。
3.设置示波器垂直量程
设置示波器的垂直量程,以确保被测电流信号能够清晰地显示在屏幕上。建议将垂直量程设置为探头衰减比的十倍。例如,对于TCP0030A探头,垂直量程设置为100mV/div。
4.设置示波器时间基准
设置示波器的时间基准,以观察被测电流信号的变化趋势。建议将时间基准设置为能够清晰地观察到信号的周期和幅度变化。
5.调整探头位置
调整探头的位置,以获得**的测量结果。一般情况下,应将探头夹在被测导线上,并确保探头与导线接触良好。
四、注意事项
使用电流探头时,应注意安全。避免探头接触高压电路,以免造成触电危险。
在测量高频电流时,应使用高带宽的电流探头。
在测量大电流时,应使用大电流容量的电流探头。
在测量交流电流时,应使用交流/直流电流探头。
在测量直流电流时,应使用直流电流探头。
通过以上步骤,即可完成泰克MSO46电流探头的设置。在使用电流探头时,应注意安全并选择合适的探头型号和设置参数。通过正确设置和使用电流探头,可以准确测量各种电流信号,并进行深入分析,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
