4 系列 B MSO 示波器是同系列产品中首个推出 6 通道 的型号，可满足用户多种测试应用场景。可应用于复杂 粒子物理实验的捕获、多个电源轨的测量、三相电源转 换器的分析等场景。测量可以包括串行总线中出现的电 源串扰、分析射频干扰、同步观测输入 / 输出信号的传 输等等。

多示波器测量的考虑因素

软件

对于多示波器测量系统，软件可以发挥关键的作用。从 最基本的层面来说，软件需要整合多台仪器的数据，并 由软件进行仪器的触发和采集设置。软件还可提供组 合波形的显示和分析功能。

另外，软件可以帮助完成相差校正。虽然用户可以通过 编写自定义软件来完成这些任务，但比起繁琐的程序开 发过程，TekScope PC 分析软件直接提供这些功能，可 以更加快捷高效地完成复杂的设置，让用户更专注于 测试本身。在本应用指南中，TekScope PC 软件将用于 多示波器控制和采集，后面的章节介绍了该软件的使 用方法。

系统配置

考虑测试系统的同步方法时，理解各种同步策略以及 通道间容许的时序误差量非常重要。不同的线缆连接、 触发和延迟补偿方法会对时序误差产生重大影响。示 波器内外部（即线缆和探头）的通道延迟差异会导致通 道之间的时序误差或“相差”。在决定同步策略时，首 先需要回答几个关键问题。测试系统输入通道间可以容 许多大相差？是所有的输入通道都需要满足严格的相 差容许，还是只有部分通道需要？比如机电或人机应用 的测量，零点几毫秒是可以容许的。然而，高速电子系 统的测量就需要更高的同步性。

时序误差的来源

为了更好地理解时序误差的来源，可将其分为四种类型：

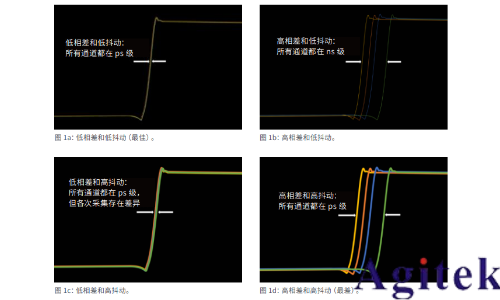

1. 触发抖动 触发抖动是时序误差的逐次采集变化。将示波器设置 为无限余晖并观测一个与触发同步的信号时，可以看到 这一现象。如图 1a 与图 1c 的差异所示。使用外部触发 源或用探头的 4、5、6 系列 MSO 输入通道，抖动将小 于 10 ps。若采用辅助触发输入，会增加超过 200 ps 的 抖动。

2. 示波器通道间的相差 4、5 和 6 系列 MSO 规格书载明，使用探头时，模拟通 道间的延迟将小于 100ps。

3. 各示波器外部触发器或探头的电缆传播延迟产生的 相差 使用外部触发器和功分器时，电缆长度的任何差异都会 导致约 70ps/cm 的相差。如果每台示波器上使用相同 的模拟探头作为触发源，相差应小于 100ps。如图 1b 所示。

4. 触发事件与辅助触发输出信号之间的相差。 当被触发示波器的辅助输出端口指定为触发输出信号 时，存在 1 µs 的固有相差。如不加以校正，对于大多 数应用场景来说，该相差量可能过大。如果记录长度 足够长，则可使用预触发延迟进行校正。如图 2 右侧 所示。

总结

4，5 和 6 系列 MSO 支持任意型号示波器之间的同步，从而实现更多通道的同步采集系统。
