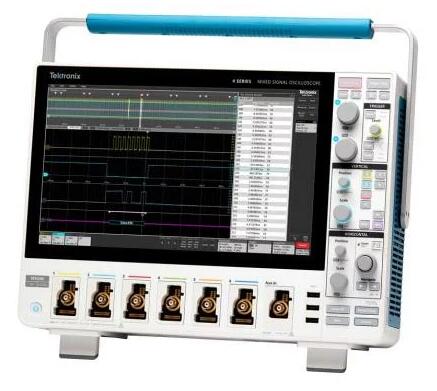

泰克示波器MSO46主要指标：

模拟带宽：200 MHz - 1.5 GHz

模拟通道：6通道

数字通道：最多32条（可选）

采样率：高达 6.25 GS/s

记录长度：31.25 M 至 62.5 M 点

泰克示波器MSO4系列产品介绍：

同类产品中超大的显示以及屡获殊荣的用户界面

4 系列 MSO 采用与屡获殊荣的 5 系列相同的触摸式用户界面技术，以及同类产品中超大的显示和超高分辨率的显示，打造了示波器全新的操作体验。

13.3 英寸高清显示屏

6.1 英寸（15.5 厘米）深，适合有限的工作台空间

出色的细节设计和多达 6 条Flex channel的输入通道

任何通道都可以显示波形、频谱或两者

任何一条输入通道都可连接逻辑探头来查看八条数字通道

所有通道均具备出色的细节设计和准确的测量

12 位垂直分辨率（高分辨率模式下可达 16 位）

在所有模拟和数字通道上实时采样率高达 6.25 GS/s

高达 62.5 M 点记录长度

更多功能和可升级

立即获取所需的所有调试功能，或在需要时添加这些功能 - 无需将其发回来。

高达 1.5 GHz 带宽

高达 62.5 M 点记录长度

数字通道：每个 TLP058 逻辑探头提供 8 条数字通道

DVM/频率计数器（在注册后免费提供）

任意波形/函数发生器

高级分析

串行总线解码和触发

频谱视图混合域分析

自动功率测量

规格一览

输入通道：

4 或 6 路 FlexChannel 输入,每个 FlexChannel 提供一个模拟信号输入或者连接TLP058 探头实现 8 路数字逻辑输入

带宽：

200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz

采样率：

在所有模拟/数字通道上实时采样率高达 6.25 GS/s

记录长度：

31.25 或 62.5 M 点  ,垂直分辨率  ,12 位

高分辨率模式下高达 16 位,  信号生成1

任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac

数字电压表：

4 位交流有效值电压，直流电压

直流 + 交流有效值电压

触发频率计数器2  : 8 位

高级分析1

自动功率测量   频谱视图的混合域分析

协议支持1

10Base-T, 100Base-TX,CAN, CAN FD, LIN, FlexRay

I2，SPI,   I2S, LJ, RJ, TDM  , I3C MIL-STD-1553、ARINC 429

RS-232、RS-422、RS-485、UART,  SENT ,SPMI

USB 2.0 LS、FS、HS

显示器：

13.3 英寸（338 毫米）:高清彩色 (1920 x 1080) 电容式触摸屏

尺寸（高 x 宽 x 深）

280 毫米 x 450 毫米 x 155 毫米:（9.8 英寸 x 17.7 英寸 x 6.1 英寸）

重量:16 磅（7.3 千克）
