示波器两个通道分别输入来自两个不同电路的信号，这两个电路只有参考地是相同的，其他均不联系，但频率波形幅度等均相似。现在发现示波器只有作为触发源的那个通道可以稳定，另一个始终不能稳定显示，是什么原因呢？

　　如果用两个探头同时连接示波器的辅助输出信号，按下示波器的AUTO SETUP键之后，两个通道的波形都显示稳定，如图1所示即为两个稳定显示的波形。

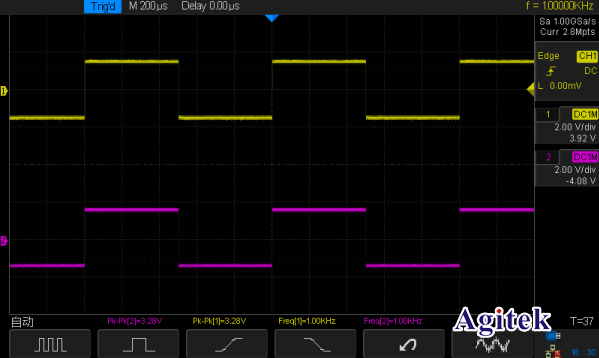

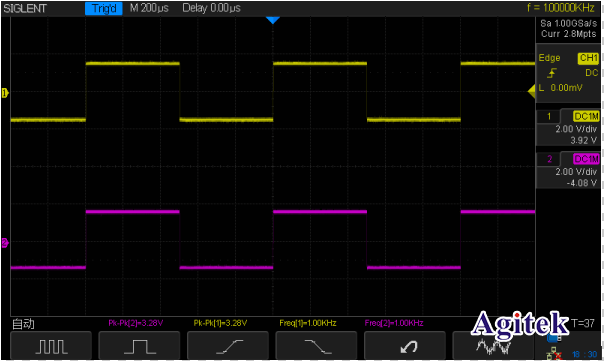

　　图1示波器很容易稳定显示两个相同输入的方波信号

　　但是在按下AUTO SETUP键之后，上述问题并不能解决，屏幕上看到的波形仍然是只有作为触发源的那个通道是稳定的，另外一个通道波形在“晃动”，尽管我们仔细查看这两个波形本身是几乎完全一样的波形：幅度一致，频率一致。

　　为什么？

　　问题根源在于：虽然实验中的两个信号波形的幅度和频率几乎一样，但由于是来自于不同电路，它们之间的相位是不稳定的，或者说是随机的。

　　我们用实验进一步验证如下。

　　实验中分别用鼎阳科技的SDG2122X任意波形发生器输出4Vpp，1KHz的方波信号，用鼎阳科技示波器SDS2102X自带的AWG也输出4Vpp，1KHz的方波信号，分别将这两路信号连接到示波器SDS2102X的通道1和通道2。

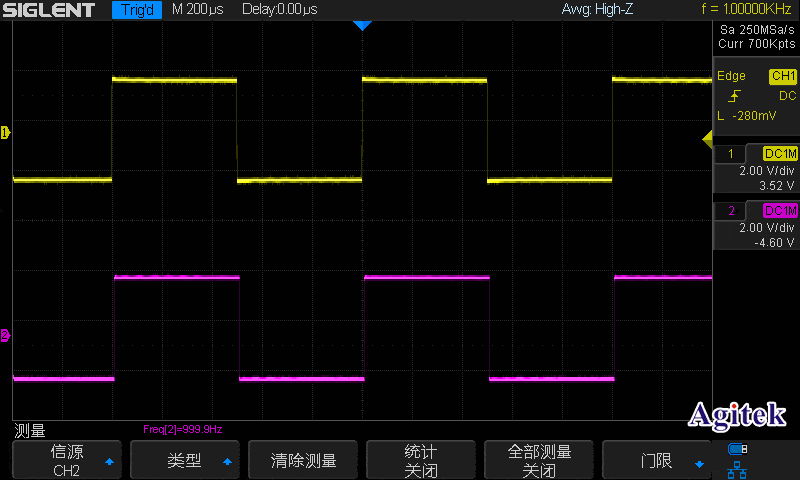

　　示波器的波形显示如图2所示的动画效果。

　　对于同一时钟源，两个信号同时稳定显示要满足什么条件呢？一定要同频同幅吗？答案是：只要两个信号是有稳定相位关系，或者说是同步的，就能通过合适的触发方式稳定显示。

　　波形显示的稳定与否是人的肉眼视觉上看到的一种“效果”：设想有一个人，他按固定速率的步伐在你面前来回走过，你不觉得头晕，但如果这个人不等速地在你面前蹿来蹿去的，你就觉得头晕了。而当两个人在你面前的时候，其实你的眼睛是盯住一个人的，另外一个人如果和你盯住的这个人保持“同步”的关系，你的头就不晕，否则，你的头就发晕——波形显示不稳定啦！触发通常是使用一路信号作为触发源，也就是眼睛通常盯住一个人，如果用两个信号同时作为触发源，譬如AB触发，那就要复杂一点了。

　　触发的本质是隔离感兴趣的信号，触发的本质并不是稳定显示波形，但是，触发的一个引申作用是稳定显示波形：针对有规律的单一信号，找到信号的规律性来触发该信号使其稳定显示;针对两个相位稳定的信号，触发其中的一路信号，两路信号看上去都稳定显示。

　　我们常说稳定触发某信号，这个说法如果这样理解是对的：通过设置合适的触发方式，使波形稳定显示。但，示波器的触发系统始终是在工作状态的。

　　对于相同的信号源输出的两路信号，几组实验数据如下：

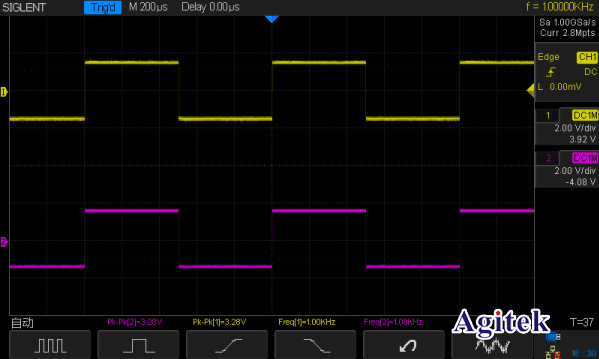

　　1，同一时钟源，等频信号，两者可以稳定触发（如图1）

　　2，同一时钟源，不等频信号

　　a)用SDG2122X任意波形发生器双通道输出4Vpp，1KHz的方波信号和4Vpp，3KHz的方波信;

　　图3 1KHz的方波呵和3KHz的方波，能稳定显示

　　b)用SDG2122X任意波形发生器双通道输出4Vpp，1KHz的方波信号和4Vpp，3.3KHz的方波信号

　　图4 1KHz的方波呵和3.3KHz的方波，不能稳定显示

　　显然图3的两个波形稳定显示，而图4的波形无法稳定显示。对于相同信号源输出的两路信号，当频率关系存在整数倍的时候，两者可以稳定触发，非整数倍时，不能同时稳定触发。

　　结论：

　　不同时钟源的信号，等频或者非等频均不能同时稳定显示。同一时钟源的信号，若两者频率存在整数倍的关系，则两者都可以稳定触发，若两者存在非整除倍的关系，则两者不能同时触发。

　　不同时钟源的信号，由于使用的两套时钟系统是随机不同步的，因此，通常不能通过触发方式使它们稳定显示。
