示波器作为测试仪器，必须要知道其使用的环境及要求，其中包括使用和存储的环境条件及操作人员的操作条件及测试信号的规格条件。

　　对于示波器尤其对于高频信号测试示波器（至少2GHz以上带宽的示波器）来说尤其重要。

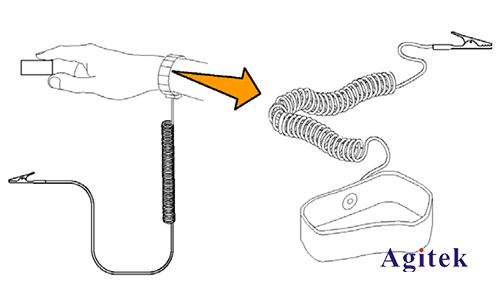

　　示波器电源接线必须要接地，避免ESD静电损坏，完成这一操作的方法是将带有三个插脚的电源线插到与大地相连的电源插座。示波器接地对于安全性和精确测量都是必要的。示波器需要与正在测试的所有电路共享同一接地端。如果正在使用静电敏感部件，请将自身接地。在您身体中累积的静电可能损坏静电敏感的部件。佩带接地腕带可以安全地将您身上的静电荷传至大地。

　　1、什么是ESD?感觉效应

　　当电压<500V时，你看不到、摸不着、闻不到ESD事件，但其仍能导致损坏

　　在2000 V时，你能ESD

　　在电压5000 V时，你能ESD

　　在电压10000 V时，你能ESD

　　2、为什么要关注ESD损坏?

　　尽管ESD损坏更多地与有源设备相关，但不管是有源设备还是无源设备，都可能会发生ESD损坏。

　　无源器件发生的ESD损坏包括：由于ESD生成的电流过高而给电阻器带来热破坏；由于ESD生成的电压过高而使电容器发生电压故障。

　　有源器件发生的ESD损坏包括：热故障和中断故障，以及更加复杂的故障机制，如金属迁移和闭锁。

　　3、为什么不提供足够的内部或外部ESD保护?

　　由于保护网络的寄生信号，在高速放大器输入中增加,ESD保护会降低速度性能。ESD保护与信号速度性能之间总是一对矛盾。

　　一般来说，由于性能提高，设备速度越高，体积会越小，对ESD放电也就越灵敏。基于这种原因，性能较高的测量设备对ESD的灵敏度一般要高于性能较低的测量设备。

　　4、总结：

　　ESD灵敏度是一个设计问题，而不是一个质量问题，你躲不过高性能仪器设计的物理极限!

　　高性能产品要求更快的IC工艺，因此设备尺寸会更小。

　　设备尺寸越小，ESD灵敏度越高。

　　内部ESD保护装置的尺寸不能象信号设备的尺寸那样成比例扩大，因为ESD保护需求保持相对固定。

　　但是，内部ESD保护设备的尺寸必需缩小，以降低速度较高的性能所产生的寄生信号。

　　这些要求相互矛盾，因此需要设计在性能与ESD灵敏度之间折衷，以实现一流的测量性能。

　　5、示波器发生ESD损坏有哪些症状?

　　仪器带宽下降

　　SPC(信号路径补偿)和自检故障

　　故障可能会突然间开始出现，因为在较长时间内可能会有多个ESD事件，会积累足够的损坏，阻碍SPC正确工作。

　　6、预防ESD损坏的推荐作法

　　保证测量设备、测试电路(DUT)和ESD保护元器件正确接地

　　只在具有ESD保护的区域中使用高性能测量设备

　　在不用时，把测量设备和探头存放在有保护的环境中

　　对使用ESD灵敏设备的所有人员提供培训

　　随时提供所有必要的设备(工作站,腕带,ESD外套,腕带检验装置,等等)

　　检查工作站垫,传导表面,定期焊接

　　在使用测量设备时，检查腕带、脚带及与DUT的焊接连接

　　样机留给客户时，要配备最低数量的ESD保护设备
