开关模式电源(Switch Mode Power Supply,简称SMPS),又称交换式电源、开关变换器,是一种高频化电能转换装置,是电源供应器的一种。其功能是将一个位准的电压,透过不同形式的架构转换为用户端所需求的电压或电流。开关电源的输入多半是交流电源(例如市电)或是直流电源,而输出多半是需要直流电源的设备。
因此开关电源产品广泛应用于工业自动化控制、LED照明、工控设备、通讯设备、电子冰箱,等数码产品消费电子等领域。不过开关电源比较复杂,内部晶体管会频繁切换,若切换电流尚未加以处理,可能会产生噪声及电磁干扰影响其他设备,容易在用电器上产生谐波,而谐波会产生较多的危害;同时也会降低了电源的效率;更有甚较强的纹波会造成浪涌电压或电流的产生,导致烧毁用电器对人员也会有一定的危险性;当然会带来噪音干扰,使图像设备、音响设备不能正常工作。
需要的设备:示波器20M以上带宽、电压探头带接地弹簧,被测开关电源
首先设置示波器:将耦合方式设为交流耦合、带宽限制设为20M、输出阻抗1MΩ,添加均方根值测量

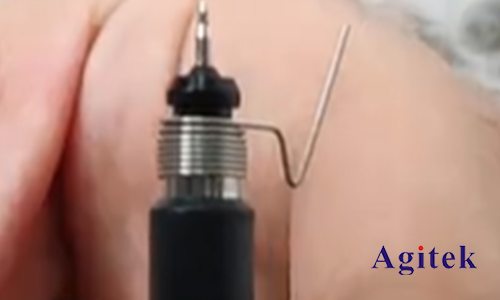

接着是示波器探头,改为X1档位,使用接地弹簧,减少干扰

最后打开电源,用示波器探头直接测量即可
以上就是开关电源纹波测试的相关介绍,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
