瞬态响应现象

　　您注意过在启动空调以后屋里的灯光瞬间变暗的情况吗？这是因为空调吸收了大量电流，致使供电电压下降，进而导致了灯光变暗。一小段时间之后，电压还会恢复正常。直流电源上的输出阻抗，也会造成类似的电压瞬变。对电流的需求突然增加时，电源的输出电压就会瞬间下降。同理，电流的下降会导致电源电压突然升高。

　　什么叫瞬态响应？

　　瞬态响应是当负载吸收电流发生跳变的瞬间，就会造成电源输出端的电压瞬间偏离设定值。

　　首先来看一下这个波形（图１），大约120 mV的电压跌落，持续时间约为30 uS。这是一个高性能的程控电源的输出，当负载电流猛然增大时，输出电压瞬间的变化情况。

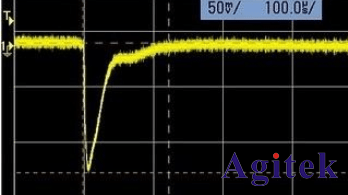

　　图1：负载电流从1 mA跳变到500 mA时，输出电压的变化

　　这是任何电源都存在的问题。当负载吸收电流发生跳变的瞬间，就会造成电源输出端的电压瞬间偏离设定值。这个示波器屏幕的截图（图1），就是当我的一个电源的负载电流，从1mA瞬间变化到500 mA时，输出电压经历了约30 uS瞬间变化。

　　电源的这个特性，就是我们通常所称的负载瞬态恢复时间，或者瞬态响应时间。它表征的是，当负载电流发生突然变化的时候，电源电压恢复到设定范围内所需要的时间。如图2所示：

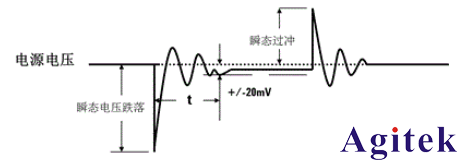

　　图2：负载电流突然变化，造成电源电压出现瞬态响应

　　瞬态响应是电源在负载的巨大变化中恢复正常的速度

　　例如，对于电源E36312A来说，当电流从50%变到100%时，其恢复到15 mV的瞬态响应时间是50 us。通道1的最大电流是5 A，50%就是2.5 A。

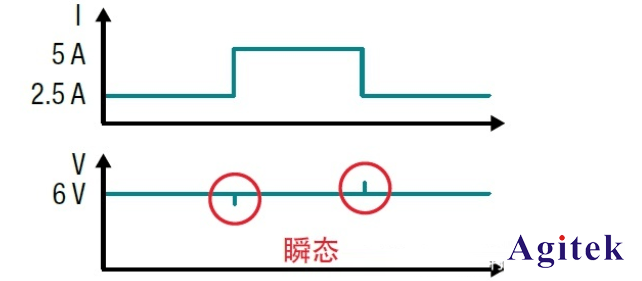

　　图3：上方显示的是电流从50%升至100%、然后又返回50%所发生的电流曲线变化。

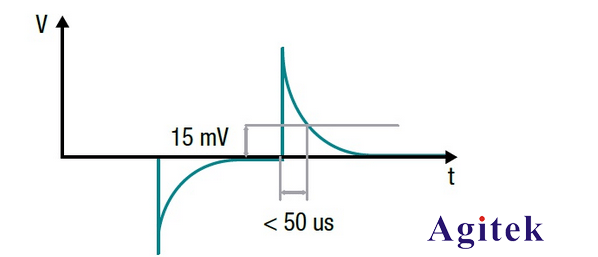

　　图4：图中的输出电压显示了较小的电压瞬态变化。

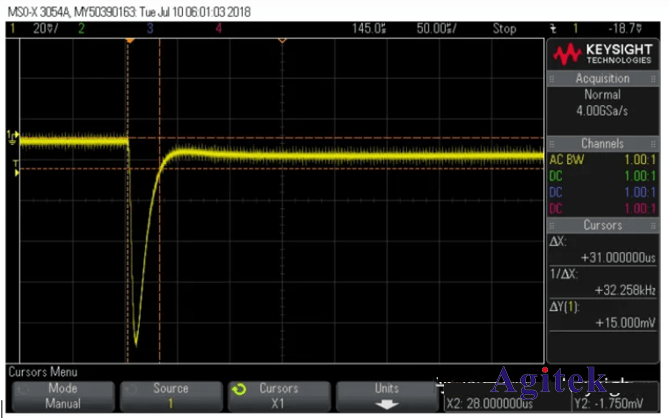

　　图5a：在E36312A的通道1上进行瞬态测量。在电流从满负载减至一半以后，电压在30 us内恢复至15

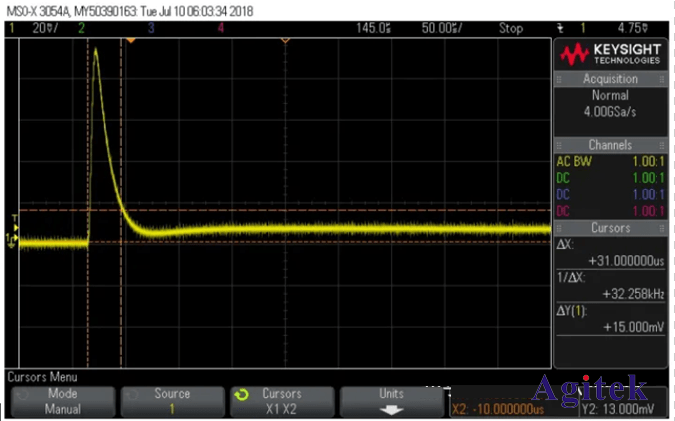

　　图5b：峰值电压通常与负载特性密切相关，因此不会被表征。切记，要用较短的电线并且双绞，以便实现更快的瞬态响应。

　　在表征电源的瞬态响应，我们通常会考虑3点：

　　负载的幅度变化，例如，负载从全负载的50%，跳变到100%负载。对于最大10 A输出电流的电源，就是负载的电流从5 A跳变到了10 A。

　　电源从开始变化开始，恢复到负载改变前设定电压的一定范围之内。需要注意的是，由于负载的改变和电源的负载效应双重影响，电源电压不可能回到负载改变前的值。这样，我们就会规范一个范围，例如恢复到负载改变前电压的±20 mV之内，或±0.1%之内。

　　瞬态响应时间就是电压恢复指定电源范围内需要的时间值。

　　不同的电源就有不同的瞬态响应时间

　　例如，是德科技N6705直流电源分析仪中所用的高性能模块N6751A高性能自动量程直流电源模块和精密直流电源模块N6761A，在指标中标为：

　　当负载从60%跳变到100%，或者从100%跳变到60%时，

　　电压恢复到设定值的±75 mV

　　瞬态响应时间：<100μs

　　瞬态电压特性是电源本身固有的特性。电源内部有很多的储能元件，电压的调整需要从输出回读、比较标准电压、调整开关占空比等一系列过程。提高控制回路的速度，可以提供更短的瞬态响应时间。但有可能造成输出非常不稳定，甚至出现振荡，就像我在图2中所示的。因此，具备快速瞬态响应能力的电源，通常为了保证输出质量，就必须采用一些更为先进的技术，从而提升了成本和价格。

　　如果电压瞬态响应能力较差，导致电压跌落/过冲时间过长，幅度过大，直接会造成很多问题。特别是对于不停快速变化的负载，如手机、Wifi、无线传感器等这些无线通信的设备和器件，其变化速度可能已经超过电源的瞬态响应能力，就会使电源电压无法达到其设定值，甚至还会造成被测件的自动关机或重复启动。这会让测量无法正常进行。因此，如果有这种应用，就必须考虑采用一个更快响应能力的电源。

　　瞬态电压过冲或跌落幅度通常不被表怔,这是由于该参数很大程度上取决与负载的特性。通常情况下，这个值会小于1 V。但市面上有些电源的瞬态响应时间过长，如果处理不好，在负载、电源及导线共同影响下,过冲电压可能会达到1-4 V。
