首先,什么是负载调整率:电源负载的变化会引起电源输出的变化,负载增加,输出降低,相反负载减少,输出升高。好的电源负载变化引起的输出变化减到最低,负载调整率是衡量电源好坏的指标
在每一台开关电源的技术参数中都会有负载调整率的参数,注意啊,这里说的是开关电源,那问一下大家为什么线性电源为什么没有?
测试前可以先看一下要测的电源的负载调整率,测试完成后可以进行对比

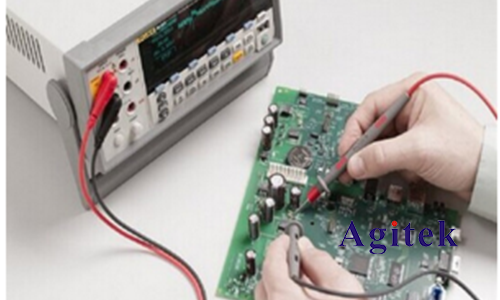

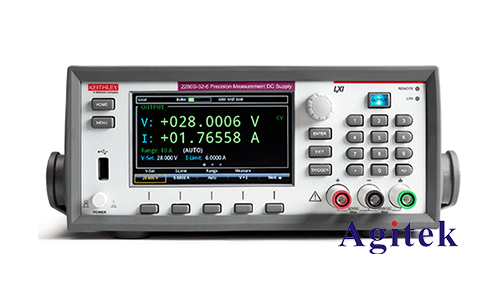

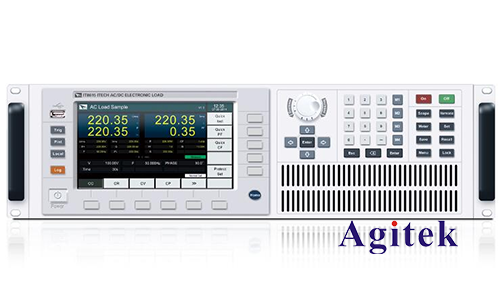

接下来介绍一下负载调整率的测试方法,首先看一下需要准备的仪器:直流电源,直流电子负载、高精度万用表



测试方法:
1)输入电压为额定值,输出电流取最小值,记录最小负载量的输出电压U1;
2)调节负载为50%满载,记录对应的输出电压U0;
3)调节负载为满载,记录对应的输出电压U2;
4)负载调整率按以下公式计算:
负载调整率={(U-U0)/U0}×100%
式中:U为U1和U2中相对U0变化较大的值;
以上就是开关电源的负载调整率怎么测的相关介绍,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
