泰克TDS3012C数字荧光示波器双通道，彩显，1.25GS/s，10K记录，USB接口。
技术参数
| TDS3000C系列 | |
| 通道数量 | 2, 4（模拟通道） |
| 带宽 | 100 MHz - 500 MHz |
| 上升时间 | 3.5 ns - 700 ps |
| 采样率(实时 ) | 1.25 GS/s-5 GS/s |
| 显示器尺寸 | 6.4英寸 (163mm) VGA |
| 记录长度 (最大 ) | 10 k |
| 触发类型 | 边沿 , 逻辑 ,脉冲 ,视频 ,扩展视频 , 通信 |
| 视频连接和存储 | 用于存储的 USB主机端口 , LAN, RS-232, GPIB ,视频输出 |
| 波形数学运算和分析 | 波形数学运算 (+, -, x, /),DPO数学运算 ,任意表达式数学运算, FFT ,连接到PC, 在 OpenChoice或 NI SignalExpress泰克版软件上进行扩展分析 |
| 应用 | 电信模板测试和制造,数字调试 ,视频设计和服务 ,电源设计 |
| 外观尺寸 | 14.8"(375 mm)宽×6.9"(176 mm)高×5.9"(149 mm)厚 |
| 重量 | 7.0磅 (3.2公斤 ) |
推荐软件
| 型号 | 描述 |
| TDS3GV通信模块 | GPIB, VGA和 RS-232接口。包括 TDSPCS1 OpenChoice软件。 |
| TDS3AAM高级分析模块 | 增加扩展数学运算功能, 任意数学表达式, 测量统计和其它自动测量功能。 |
| TDS3LIM极限测模块 | 提供快速准确的合格 /不合格检验，确定被测电路是否 |
| TDS3TMT电信模板测试模块 | 根据 ITU-T G.703和 ANSI T1.102标准进行合格 /不合格一致性测试, 自定义模板编辑等等 |
| TDS3VID扩展视频编辑模块 | 增加视频 QuickMenu, 自动设置, 触发抑制, 行数触发,视频图像模式, 矢量显示器模式, HDTV格式触发, 格线等等 |
| TDS3SDI 601串行数字视频模块 | 识别和分析 ITU-R BT.601视频信号, 支持行选择的视频图像模式, 矢量显示器模式, HDTV格式触发等等。 |
| TDS3BATC | 电池组，在没有供电电源的情况下最长可以连续工作3个小时。 |
| AC2100 | 软手提箱 |
| HCTEK4321 | 硬手提箱(要求AC2100) |
| RM3000 | 机架安装套件 |
完整的探头解决方案
| 产品 | 描述 |
| 无源探头 | P2220 - 1/10X, 7 MHz/200 MHz无源探头 P2221 - 1/10X, 7 MHz/200 MHz无源探头 P3010 - 10X, 100 MHz无源探头 P6101B - 1X, 15 MHz无源探头 |
| 低电容探头 | P6158 - 20X, 3 GHz低电容探头 |
| 有源探头 | P6205 - 10X, 750 MHz有源探头 P6243 - 10X, 1 GHz有源探头 TAP1500 - 1.5 GHz TekVPITM有源探头 |
| 差分探头 | DA400A - 100X/10X/1X/0.1X,1 MHz差分前置放大器 9P5205 - 1.3 kV, 100 MHz高压差分探头 P5210 - 5.6 kV, 50 MHz高压差分探头 P6246 - 1X/10X, 400 MHz差分探头 P6247 - 1X/10X, 1 GHz差分探头 TDP0500 - 500 MHz TekVPI 42V差分探头 TDP1000 - 1 GHz TekVPI 42V差分探头 |
| 电流探头 | A621 - 1000 ARMS, 50 kHz电流探头 A622 - 70 ARMS, 100 kHz电流探头 P6021 - 5 ARMS, 60 MHz电流探头 P6022 - 2 ARMS, 120 MHz电流探头 TCP202 - 15 A, DC - 50 MHz电流探头 TCP312 - 30 A, DC - 100 MHz电流探头 TCP305 - 50 A, DC - 50 MHz电流探头 TCP303 - 150 A, DC - 15 MHz电流探头 TCP404XL - 750 A, DC - 2 MHz电流探头 TCP0030 - 120 MHz TekVPI 30 A AC/DC电流探头 TCP0150 - 20 MHz TekVPI 150 A AC/DC电流探头 TCPA300/400 - 电流测量系统 |
| 高压探头 | P5100 - 100X, 250 MHz, 无源高压探头 P5120 - 20X, 200 MHz, 无源高压探头 P6015A - 1000X, 75 MHz无源高压探头 P5200 - 50X/500X, 25 MHz, 高压差分探头 P5205 - 50X/500X, 100 MHz, 高压差分探头 P5210 - 100X/1000X, 50 MHz高压差分探头 |
| 探头附件 | NEX-HD2HEADER－ Mictor连接器，接续到0.1"头针上 |
相关产品
7 系列 DPO 提供无与伦比的信号保真度、高 ENOB、低噪声、低抖动、快速测量吞吐量，以及屡获殊荣的 TekScope® 用户界面，使其成为满足高速串行、高能物理和关键射频应用不断发展需求的理想选择。
泰克MSO/DPO70000 是同类产品中较先进的示波器之一，使当今的工程师能够以超小的噪声更好地查看信号、更快地调试信号异常以及利用测量和分析工具进行自动一致性测试和其他验证。此外，MSO/DPO70000DX 也非常适合用于模拟/数字设计和调试、数据通信和高速串行通信。了解如何为您的下一个项目使用 MSO/DPO7...

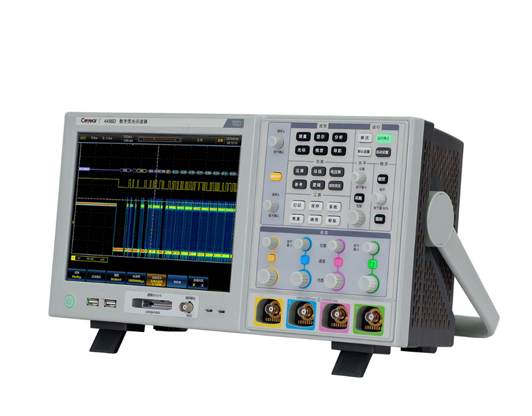

思仪 4456系列数字荧光示波器具有6个产品型号，带宽350MHz~1GHz，最高采样率5GSa/s，最大存储深度500Mpts/CH，最快波形捕获率100万个波形/秒，独创的Any Acquire Phosphor技术，为您提供全新的示波器使用体验。

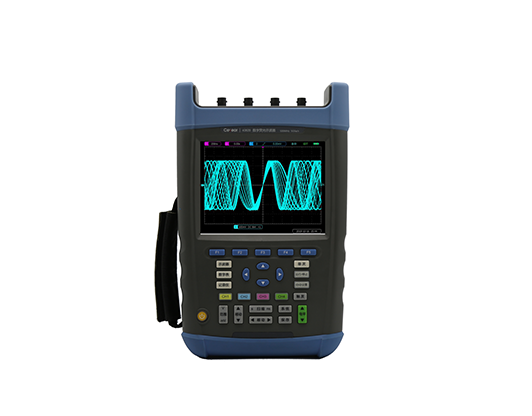

4382系列手持式数字荧光示波器具有8个产品型号，带宽200MHz、350MHz、500MHz、1GHz，最高采样率5GSa/s，最大存储深度60kpts/CH，最快波形捕获率10万个波形/秒，独创的Any Acquire Phosphor技术，为您提供全新的示波器使用体验。
