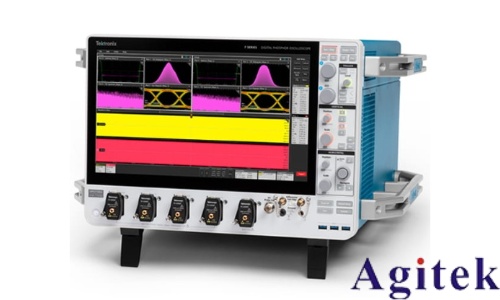

具备低噪声与高保真信号采集功能的7系列DPO示波器，拥有高达25 GHz的惊人模拟带宽，提供了业内最精准的实时性能表现：

极低的垂直（随机）噪声和卓越的有效位数（ENOB）

通过10 Gb以太网LAN SFP +端口，实现快速数据传输

用户友好的内置触控UI和强大的TekScopeTM软件，适用于嵌入式Linux或Windows操作系统

7系列在信号采集上的低噪声与高保真特性，对于高带宽应用而言至关重要，例如：

瞬态现象的深入分析与研究

数字设计与验证，包括信号完整性、抖动和时序分析

内存总线分析与调试

工业标准高速串行接口的合规性测试与调试

人工智能数据中心发展中的信号完整性和电源完整性分析

瞬态或宽带宽RF的频谱分析

关键性能规格

输入通道

4个TekConnect®通道，每个通道均配备TCA292D 50Ω 2.92mm输入适配器

1个Aux In (TekConnect)通道，带TCA292D 50Ω 2.92mm输入适配器

带宽（所有模拟通道）

8 GHz、10 GHz、13 GHz、16 GHz、20 GHz、25 GHz（可升级）

采样率（所有模拟通道）

实时采样率：125 GS/s

插值采样率：12.5 TS/s

记录长度（所有模拟通道）

标准500兆点

可选1或2吉点

垂直分辨率

高ENOB的10位模数转换器（ADC）

降噪技术

QuietChannel™技术，结合有源CTLE（连续时间线性均衡），具备7个提升设置与一键优化程序，可选择输入信号的**设置，以补偿高频信号通道损耗。

水平性能

配备低固有抖动的精确时基。

精确定位®全带宽数字触发系统

    允许在A和B触发事件上选择多种触发类型，提供一整套高级触发选项，用于查找顺序触发事件

    包括边沿、脉冲宽度、超时、矮小、窗口、周期、上升/下降时间以及视觉触发等类型

模拟触发中的低延迟Aux

从触发输入辅助输入和Ch1到后面板辅助输出BNC的延迟低于20纳秒。

探测系统

P7700 & P7600三模™探测系统，实现完美匹配的信号连接，校准至探针头

TCA292D TekConnect™适配器

标准分析功能

光标：波形、V条、H条、V和H条

测量：36种测量功能

绘图：时间趋势、直方图、频谱和相位噪声

数学：基本波形算术、FFT以及高级公式编辑器

搜索：搜索任何触发条件

抖动：TIE和相位噪声

可选分析功能

高级抖动和眼图分析（选项7-DJA）

信号完整性建模，适用于嵌入/去嵌入和均衡（选项7-SIM，7-SIMA）

用户自定义滤波（选项7-UDFLT）

面罩/极限测试（选项7-MTM）

时域反射计（选项7-TDR）

高级矢量信号分析（signalvu-pc）

可选的合规性、协议触发、解码和搜索功能

支持PCIe、USB、DisplayPort、DDR等多种标准，详询订购信息获取完整列表

任意/函数发生器（选项7-AFG）

100 MHz波形生成

单端和差分输出

波形类型：任意波形、正弦波、方波、脉冲波、斜坡波、三角波、直流电平、高斯波、洛伦兹波、指数上升/下降波、Sin(x)/x波、随机噪声波、Haversine波、心脏波

触发频率计数器（产品注册免费）

11位数字显示

显示屏

15.6英寸（396毫米）TFT彩色显示屏

高清（1920 x 1080）分辨率

电容式（多点触控）触摸屏

计算与存储配置

12核处理器，96 GB系统RAM

可移动NVMe SSD（固态硬盘），容量不低于1.6 TB

标配SSD：封闭式嵌入式操作系统；可选SSD：Windows 10

连接端口

LAN（SFP + 10g以太网和RJ-45上的10/100/1000 base-t以太网）

USB 3.0主机（3个前置端口，4个后置端口），USB 3.0设备（1个后置端口）

DisplayPort、HDMI

采样时钟输入/输出、Ext Ref输入、Ref时钟输出、Sync输入/输出、Aux输出

远程控制

e*Scope®：通过网络连接，使用标准Web浏览器远程查看和控制示波器

尺寸

带手柄：12.9英寸（327毫米）x 22.1英寸（560毫米）x 24.4英寸（620毫米）（高x宽x深）

无手柄：12.9英寸（327毫米）x 17.9英寸（454毫米）x 24.4英寸（620毫米）（高x宽x深）

重量

DPO714AX：84磅（38.1千克）

7系列投资保护计划（IPP）

随着信号速度的加快和新标准的发展，您对7系列示波器的投资可随需求同步增长。可升级现有示波器的带宽，并可从现有的MSO/DPO70000DX或DPO70000SX示波器升级至新的7系列示波器，为您的测量需求提供持续的支持与保障。
