这是一篇关于QuietChannel技术在泰克7系列DPO示波器中应用的白皮书，主要介绍了QuietChannel技术如何通过硬件和软件的专利组合来降低示波器噪声对去嵌入信号的影响，从而提高高速串行信号测量的准确性。以下是对这些核心内容的简要概述：

1. 去嵌入技术的挑战与现有技术差距：

去嵌入技术的重要性：去嵌入是测量高速串行信号的关键工具，用于消除电缆、探头、夹具和连接器的影响。

噪声问题：现代示波器的噪声地板虽已改善，但去嵌入过程中仪器噪声仍会被放大，导致测量误差。

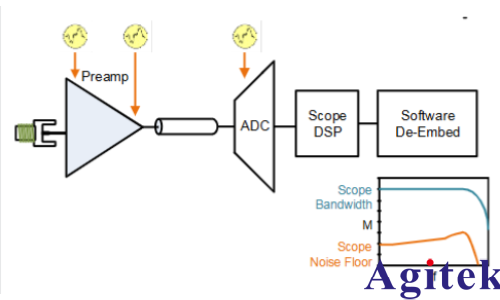

示波器模型：示波器的噪声在预放和ADC等多个位置建模，去嵌入操作会同时放大信号和噪声。

2. QuietChannel技术原理：

技术概述：QuietChannel技术通过在示波器预放中设计可选的频率响应来提升信号的高频内容，并通过DSP平坦化频率响应，从而在高频处衰减噪声地板。

连续时间线性均衡（CTLE）：采用CTLE形式的均衡来校正传输线中的损耗，ADC采样后通过DSP应用预放提升的逆操作来平坦化频率响应。

3. 实验验证：

实验设置：使用28 Gb/s数据速率的伪随机二进制序列（PRBS）通过不同长度的PCB迹线进行测试，采用泰克7系列DPO示波器进行测量。

实验结果：

  17英寸迹线实验：展示了QuietChannel技术开启前后的眼图和抖动测量结果，表明噪声显著减少。

  24英寸迹线实验：迹线长度增加导致损耗增大，QuietChannel技术的效果更加明显，眼宽和眼高分别增加31%和34%，随机抖动减少40%。

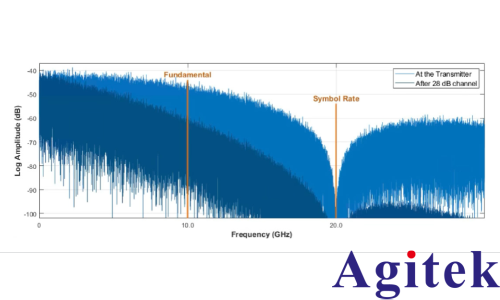

  31英寸迹线实验：通过FFT分析显示QuietChannel技术使信号噪声比改善约5dB，眼高翻倍。

4. QuietChannel技术配置：

配置界面：7系列DPO示波器提供7种不同的QuietChannel技术设置，针对不同的信道损耗和比特率。

优化建议：示波器软件提供“优化当前信号”按钮，自动评估并选择**的QuietChannel设置，也可以手动配置以保持测试一致性。

这篇文章为高速串行信号测量中降低示波器噪声的影响提供了新的解决方案，通过QuietChannel技术的应用，显著提高了去嵌入信号测量的准确性和可靠性。
