在电子元器件测试领域，Q值（品质因数）是衡量电感、电容等谐振器件性能的核心指标。关于“阻抗分析仪和Q表谁测得更准”的争论从未停止。事实上，脱离应用场景谈精度是没有意义的。阻抗分析仪胜在高频段的精细分析与误差修正能力，而Q表则以其在特定频率下的直观性和经典算法著称。两者的精度差异，本质上是现代矢量分析与传统谐振原理的博弈。

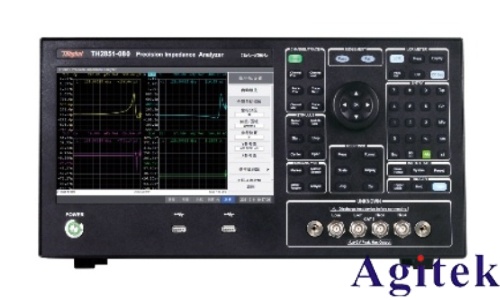

阻抗分析仪的精度优势主要体现在高频段的“去嵌入”与校准能力上。随着测试频率进入射频甚至微波范围，PCB走线、连接器和探针会引入不可忽视的寄生参数。例如，微小的0.3pF寄生电容或1nH的残余电感，都会导致测量出的表观Q值大幅降低。阻抗分析仪通过SOLT（短路-开路-负载-直通）校准法，结合去嵌入技术，能够在软件层面剥离测试夹具的S参数模型影响，将校准面虚拟延伸至被测器件端面。这种对系统误差的数学修正能力，使其在高频复杂环境下能还原器件的真实响应，这是传统Q表难以企及的。

相比之下，Q表基于经典的LC串联或并联谐振原理，通过调节标准电容使回路谐振，利用电压比直接读取Q值。这种方法的物理意义极其明确，在音频及中短波频段，对于高Q值线圈的测量具有极高的直观性和稳定性。Q表不需要复杂的矢量计算，避免了因模型拟合错误带来的不确定性。然而，Q表的局限性在于其频率覆盖范围较窄，且难以像阻抗分析仪那样通过算法消除测试夹具带来的分布电容和引线电感影响。当频率升高，残留参数的干扰会使Q表的读数产生显著偏差，且难以通过简单的校准完全消除。

实际案例表明，某2.4GHz贴片电感在使用普通方法初测时Q值仅为55，远低于标称的80。通过阻抗分析仪配合去嵌入模型修正寄生电容后，测量值回升至62，再结合环路增益测试，最终测得Q值接近79。这一过程证明，在高频应用中，阻抗分析仪凭借强大的误差修正算法，往往能提供比传统Q表更接近真实值的测量结果。

综上所述，若应用场景集中在中低频段且追求操作简便，Q表依然是可靠的经典选择；但在高频、高精度及复杂夹具环境下，阻抗分析仪凭借其先进的校准与去嵌入技术，在测量准确度上具有压倒性优势。
