随着新能源汽车产业高速发展，高压连接器作为整车高压电气系统的"电子关节"，承担着电池包、电驱、OBC等核心部件之间的大电流连接任务，其性能直接关乎整车安全与EMC表现。

研究表明，高压连接器寄生电感虽仅nH~μH量级，但在大电流快速切换时，微小电感即可产生数十伏过冲电压，加剧器件应力、加速绝缘老化并引发共模干扰。因此，在真实直流偏流下精准测量连接器电感，已成为研发验证与量产质检的关键环节。

客户情况

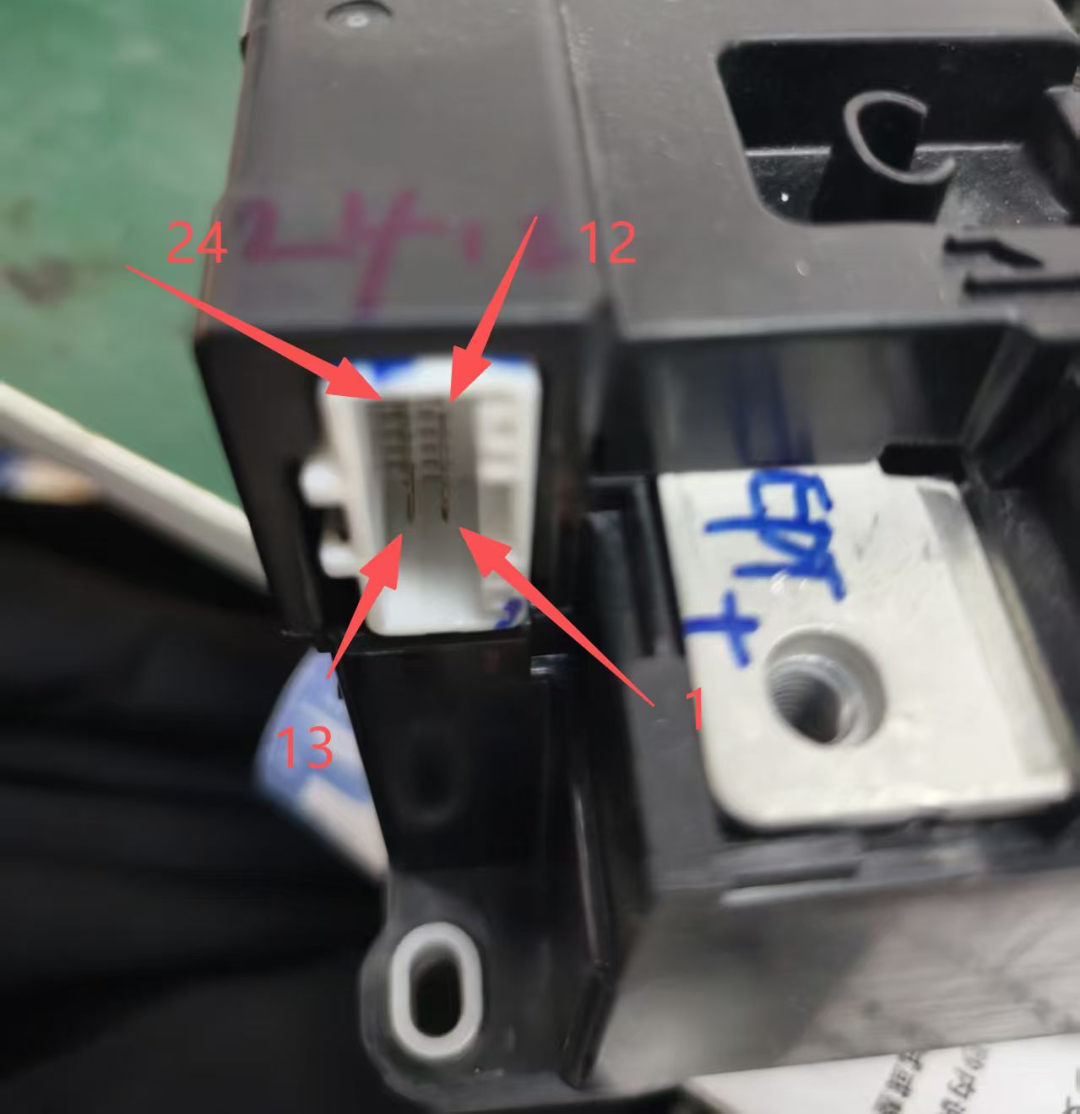

某电子科技公司，目前要对一批新能源汽车连接器进行电感测试。

测试要求

在2MHz测试频率下，叠加10A直流偏置电流，测量连接器端子在大电流工况下的真实电感值。

解决方案

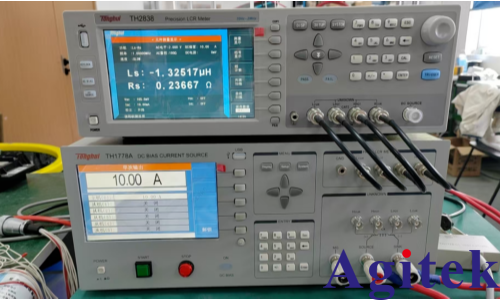

为满足客户的测试需求，同惠推荐TH2838精密LCR数字电桥+TH1778A直流偏置电流源组合使用。

一、电桥+交直流叠加确保测量真实性

高压连接器工作时放电电流可达数十安甚至数百安，其电感参数在直流偏流下的变化直接影响高压回路的瞬态响应与EMC性能。传统LCR电桥无法叠加直流偏置电流，单独使用无法还原连接器真实工作状态。

因此，"TH2838精密LCR数字电桥+TH1778A直流偏置电流源"的组合测试方案，可实现高精度、高保真的电感参数测量。

二、测试频率覆盖20Hz~2MHz

TH2838具备20Hz至2MHz的宽频测量能力，而TH1778A直流偏置电流源的频率响应高达0Hz~2MHz。两者组合后，系统整体频率覆盖完全满足本次2MHz测试频率的严苛要求。无论是低频滤波特性还是高频信号传输下的电感表现，均可一机覆盖，无需额外购置高频仪器。

三、支持6台并联，最大120A输出

TH1778A采用主/从机控制模式，单台主机可并联最多5台从机，并联后最大输出电流达120A。当客户后续需测试更大电流规格的连接器（如800A级大电流连接器的电感饱和特性）时，无需重新采购设备，直接并联扩展即可。

四、精细电流步进，二档量程智能匹配

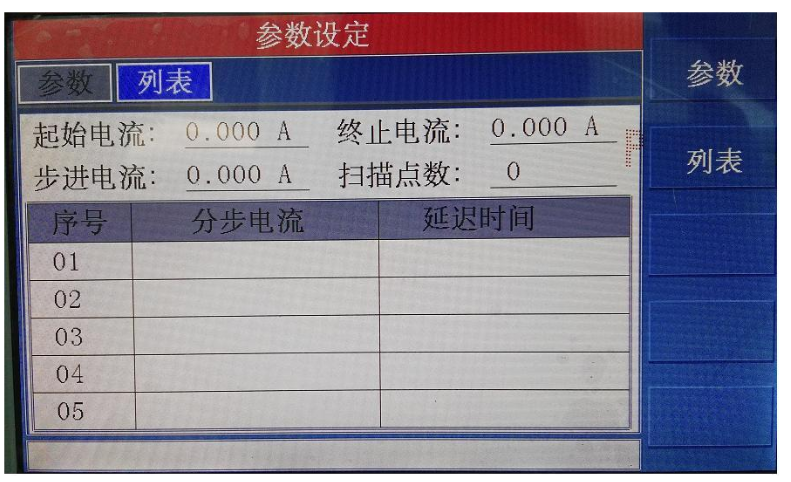

TH1778A直流偏置电流源支持0~20A宽范围直流偏流输出，并根据电流大小自动匹配二档测试步进，实现全量程精细化控制：5mA（0mA-1.000A）和25mA（1.000A-5.000A）。

五、双接口通信（RS232 + SlaverLink）

TH1778A配备RS232和SlaverLink双通信接口，支持SCPI指令集，可与TH2838实现主从联动控制。

经验与总结

在新能源汽车高压连接器的电感测试中，TH2838+TH1778A的组合方案以"高精度电桥测量+大电流直流偏置"的双引擎架构，精准还原连接器在真实工况下的电感特性。这不仅是一套测试设备，更是一条从研发验证到量产质检的完整电感测量解决方案。
