在"双碳"目标驱动下，光伏发电已成为全球能源转型的主力军。从分布式屋顶电站到集中式地面光伏电站，光伏逆变器作为整个系统的"心脏"，承担着将光伏组件产生的直流电高效转换为交流电并网的核心任务。

一台逆变器的性能，直接决定了：

发电效率——多发一度电，就多一份收益；

并网质量——关乎电网安全稳定；

长期可靠性——光伏电站设计寿命时间久，逆变器必须扛得住。然而，在实际生产和研发过程中，逆变器厂商频繁面临这样的挑战

●  内部器件更换后，逆变性能是否达标？需要验证！

●  新机型开发阶段，MPPT算法、转换效率、并网谐波等关键指标需要逐一测试！

●  出厂质检环节，每一台逆变器都要经过严格的性能考核才能放行！

所有这些测试，都离不开一个关键前提——给逆变器提供一个"逼真"的光伏板工作环境。

传统方案要么拉到户外用真光伏板测（受天气、光照、面积限制），要么用普通电源硬模拟（无法复现光伏板的曲线和动态特性）。

有没有一台设备，既能精准模拟光伏板，又能双向能量回馈省电费，还自带全套硬件保护？

 二、解决方案：光伏逆变器PV仿真功能测试

（一）测试对象

某电子科技公司在完成光伏逆变器内部器件更换后，需对其逆变性能进行验证测试。测试过程中，需借助具备PV模拟功能的可编程电源来复现光伏组件的实际输出特性，为被测逆变器构建真实的工作条件。

（二）测试要求

1、仪器有PV功能可模拟太阳能板工作（要求输出曲线可调）；

2、要求仪器自带硬件OVP、OCP、OPP、OTP保护；

3、输出电流能达到60A输出电压大于360V。

（三）解决方案

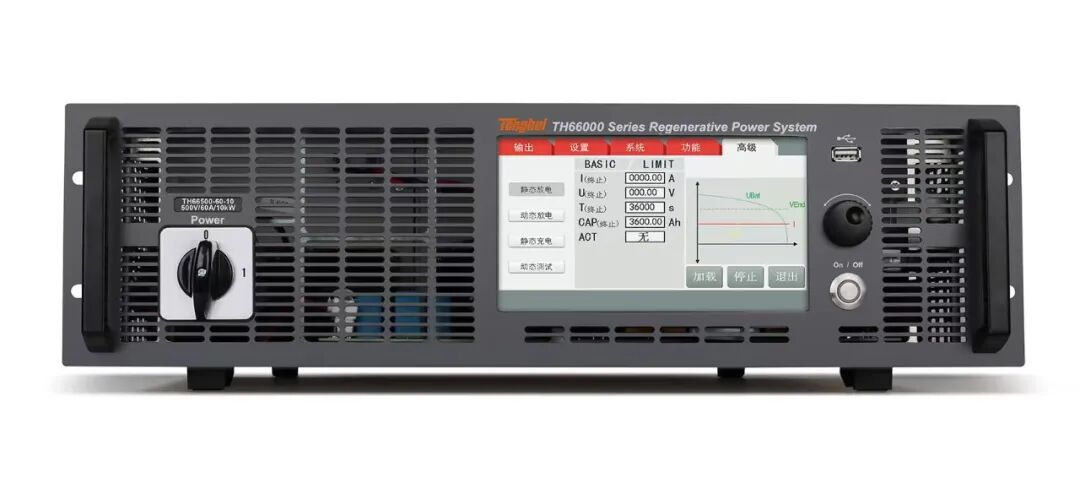

TH66000系列可编程双向回馈式大功率直流电源集PV模拟、双向能量回馈、全硬件保护、宽范围输出于一体，是光伏逆变器研发、生产、质检环节的理想测试平台。

(一)、双向能量回馈

传统大功率直流电源在测试逆变器回馈能量时，只能通过电阻消耗掉，发热大、电费高。

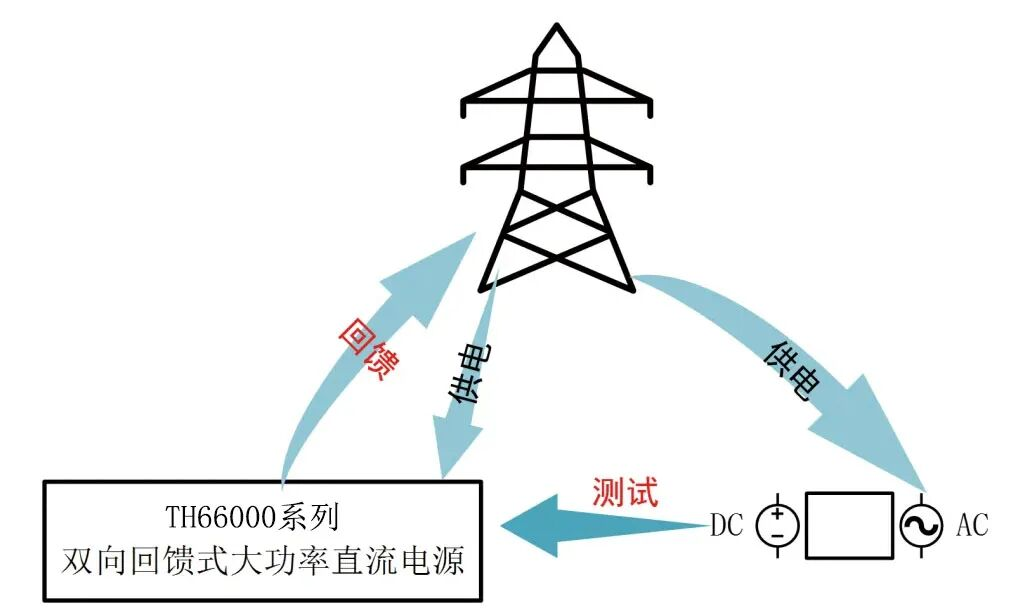

TH66000系列采用双向能量回馈技术，逆变器回馈的电能可以直接回送电网，高达92.5%的能量回馈效率！

(二)、光伏列阵PV仿真功能测试

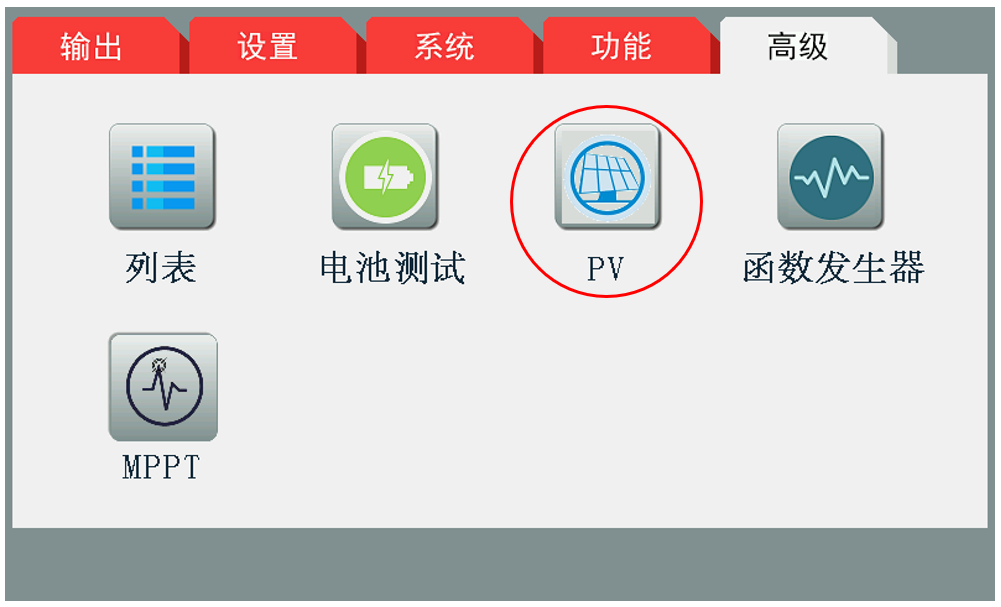

TH66000系列内置光伏阵列（PV）仿真功能，可通过软件编程设定光伏板的特性曲线，精准复现不同光照强度、温度条件下光伏组件的实际输出行为。

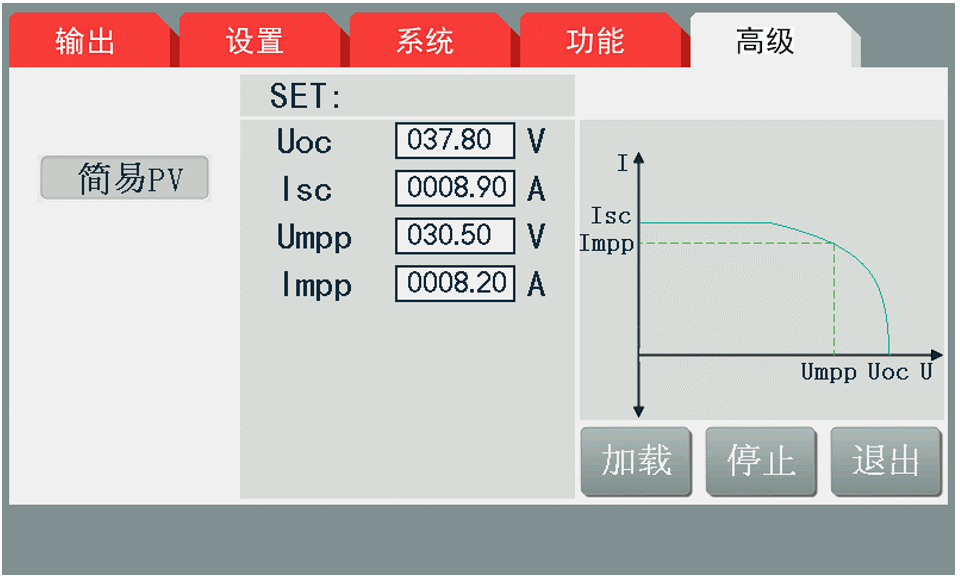

简易PV测试相对简单，仅需设置Uoc(开路电压)、Isc(短路电流)、Umpp(最大功率点的电压)以及Impp(最大功率点的电流)。

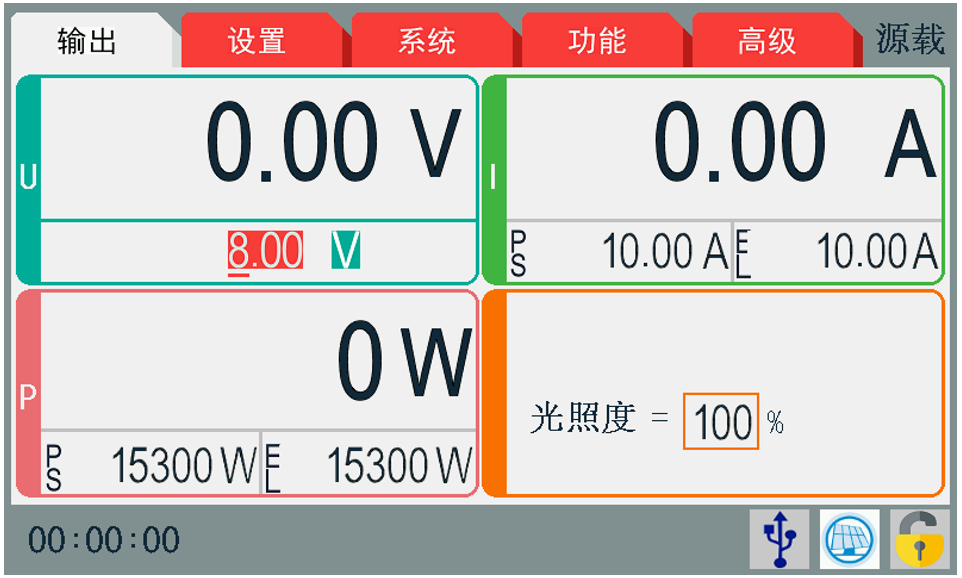

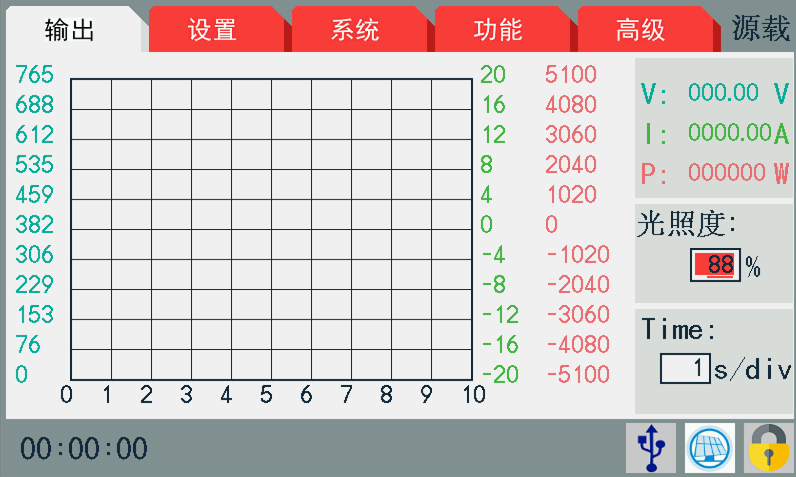

加载运行后可在界面任意时刻改动光照值，即能得到对应的输出值。

(三)、全套硬件保护

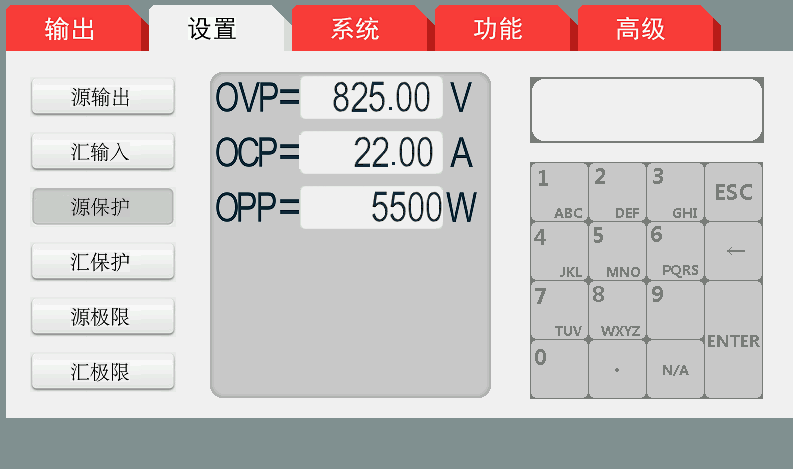

光伏逆变器测试电压高、功率大，安全是第一位的。TH66000系列自带硬件级保护电路，配备OVP（过压保护）、OCP（过流保护）、OPP（过功率保护）和OTP（过温保护）功能，响应速度快于软件保护一个数量级：

保护功能

说明

OVP（过压保护）

输出电压异常时毫秒级关断

OCP（过流保护）

防止大电流冲击损坏逆变器或电源

OPP（过功率保护）

功率超限自动限制，保护设备安全

OTP（过温保护）

内部温度监控，杜绝过热风险

当输出电压或电流一旦超过预先设定的值，输出立即关闭；机器内部的温度一旦超过一定的温度，输出也会立即关闭。

(四)、宽范围输出

TH66000系列宽范围电源较于普通电源具有更宽的输出电压、电流范围，1500V电压轻松覆盖目前主流组串式逆变器（1000V/1500V系统）的测试需求；360A大电流满足大功率机型满负载测试；15kW功率段适配从户用到工商业的绝大多数逆变器产品线。

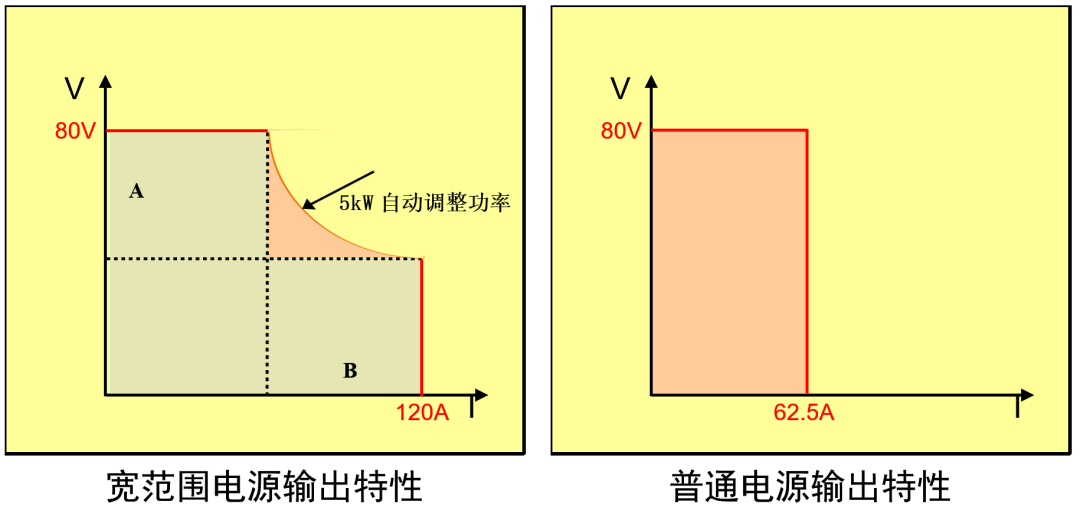

电源的电压与电流的输出受极限功率的限制，减少输出电流可获得更高的电压或者通过减少输出电压可以获得更大的输出电流，因此要比传统的“矩阵”电源更加灵活。如图所示：

（上图仅为部分型号）

（四）经验与总结

在光伏迈向太瓦时代的征程中，每一台并网逆变器都是保障电网安全、提升发电收益的基石。

TH66000系列以专业PV测试、高效能量回馈、硬件级OVP/OCP/OPP/OTP保护及宽范围输出，贯穿研发验证到产线质检全链路。它不只是一台电源，更是确保每一颗光伏"心脏"强健有力、迎接绿色能源未来的可靠伙伴。
