通过将连续光束调制成特定频率的脉冲光，并利用锁相放大器对该频率进行跟踪滤波，可以有效抑制噪声，提取微弱信号。以下是实现二者同步的具体设置步骤。

一、准备工作与硬件连接

1. 设备检查：确认斩光器、锁相放大器、光源及探测器均处于正常工作状态，并已正确连接电源。

2. 信号线连接：

将斩光器的“TTL Output”（或“Sync Out”）端口，使用BNC电缆连接至锁相放大器的“Reference Input”（参考输入）端口。

确保连接牢固，避免接触不良导致信号丢失。

二、斩光器参数设置

1. 选择工作模式：将斩光器设置为“Internal Trigger”（内部触发）模式，使其按预设频率自动斩波。

2. 设定斩波频率：根据实验需求，设置合适的斩波频率。需注意避开工频干扰（如50Hz或60Hz）及其谐波，并确保频率在锁相放大器的检测范围内。

3. 验证输出信号：使用示波器监测斩光器的TTL输出信号，确认波形为稳定的方波，频率与设定值一致，且上升/下降沿陡峭，无明显抖动。

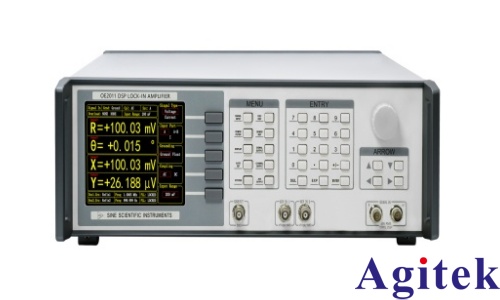

三、锁相放大器配置

1. 输入信号连接：将光电探测器的输出信号接入锁相放大器的信号输入通道。

2. 参考源选择：在锁相放大器的设置菜单中，将参考源（Reference Source）设置为“External”（外部），使其锁定外部输入的参考信号。

3. 频率自动识别：多数锁相放大器具备自动频率检测功能，启用后可自动读取并锁定参考信号的频率。若无此功能，需手动输入与斩光器一致的频率值。

4. 滤波器设置：根据斩波频率和信号带宽，合理设置锁相放大器的时间常数（Time Constant）和斜率（Slope），以平衡响应速度和噪声抑制能力。

四、同步状态验证与优化

1. 观察解调结果：观察锁相放大器输出的直流信号幅度。

2. 微调相位：若信号幅度未达最大，需微调锁相放大器的参考信号相位（Phase），直至输出信号幅度达到峰值。这一步确保了参考信号与探测信号在相位上完全同步。

3. 稳定性测试：长时间观察输出信号，确认无漂移或跳动，表明同步稳定可靠。

五、注意事项

接地处理：确保所有设备共地，防止地环路引入干扰。

线缆选择：使用高质量的屏蔽BNC线缆，减少信号传输过程中的衰减和噪声。

频率匹配：锁相放大器的参考频率必须与斩光器的斩波频率严格一致。

通过以上步骤，可实现斩光器与锁相放大器的精确同步，为微弱光信号的高精度检测奠定坚实基础。操作过程中需保持耐心，细致调整，确保每一步都准确无误。
