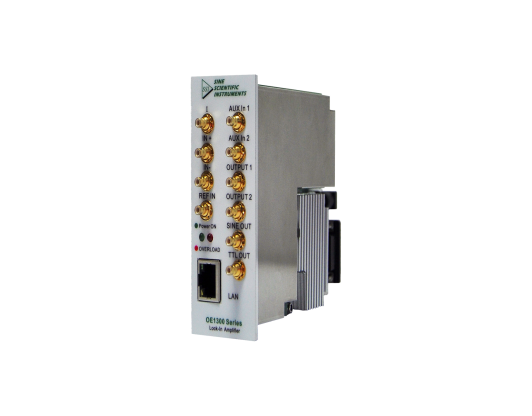

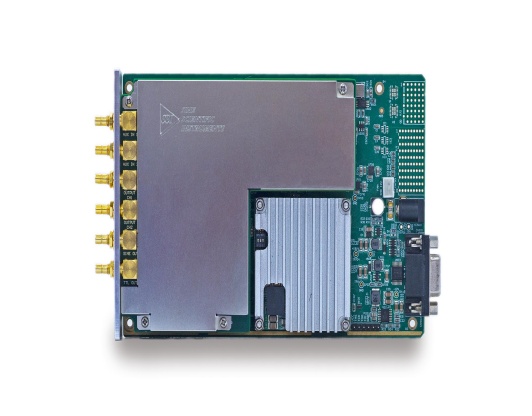

OE1311/OE1351/OE1301模块锁相放大器是目前最新款的核心技术产品,是一款高性能、高性价比的测量仪器。基于数字调制、输出滤波器以及高精度24位数模转换器(ADC),采用全新Zynq架构,能够精确、快速测量出淹没在大噪声中的有效信号分量。而且,OE1311/OE1351/OE1301锁相放大器能够同时测量输入信号的幅度和相位信息,在测量精度、工作频率范围、信噪比、动态储备等核心参数方面,均与国际同行业的顶尖技术相媲美。同时新开发了多谐波测量、示波器,频谱分析仪等功能,使得OE1311/OE1351/OE1301功能可以满足多种科研及工业用途。
产品介绍
OE1311/OE1351/OE1301模块锁相放大器是目前最新款的核心技术产品,是一款高性能、高性价比的测量仪器。基于数字调制、输出滤波器以及高精度24位数模转换器(ADC),采用全新Zynq架构,能够精确、快速测量出淹没在大噪声中的有效信号分量。而且,OE1311/OE1351/OE1301锁相放大器能够同时测量输入信号的幅度和相位信息,在测量精度、工作频率范围、信噪比、动态储备等核心参数方面,均与国际同行业的顶尖技术相媲美。同时新开发了多谐波测量、示波器,频谱分析仪等功能,使得OE1311/OE1351/OE1301功能可以满足多种科研及工业用途。

输入信号通道
锁相放大器OE1311/OE1351/OE1301中所采用的低噪声模拟前端放大器能够有效地处理差分信号或者单端信号,其等效输入噪声为5nV/√Hz。本通道的输入阻抗为10MΩ,满量程灵敏度为1nV至5V。此外,OE1311/OE1351/OE1301能够应用于输入电流信号的测量,其前端电流增益为106 V/A。OE1311/OE1351/OE1301的动态范围可以达到130dB以上,其可以根据输入信号的幅度来调节内部的可编程的增益放大器以改变整个系统的动态储备。高精度的24位ADC的采样率为4MSPS,在ADC前面的抗混叠滤波器能够有效地防止信号混叠。
参考信号通道
OE1311/OE1351/OE1301数字锁相放大器的参考信号可根据用户的实际情况来选择正弦波信号或者是方波信号,同时也可以利用仪器内部数字合成的参考信号。当OE1311/OE1351/OE1301设定为内部参考信号模式时,仪器内部的高精度振荡器和数字合成算法能够产生用于和输入信号相乘的正弦波信号,此时的内部参考信号几乎不会受到相位噪声的影响。利用数字移相技术,内部参考信号的相位能够达到1udeg 的分辨率。本仪器的内部参考信号模式能够在1uHz至100kHz/500kHz/1MHz的频率范围内正常工作。此外,OE1311/OE1351/OE1301也能够使用外部参考信号模式,正弦波信号和TTL逻辑电平可作为外部参考信号。外部参考信号的上升沿或者下降沿会触发内部的数字锁相环(DPLL)。基于参考信号的频率,OE1311/OE1351/OE1301可以对信号谐波进行检测,其所能检测到的最大谐波信号频率是基频的65535倍,但最大谐波频率不能超过仪器的工作频率100kHz/500kHz/1MHz。

滤波器
OE1311/OE1351/OE1301的时间常数可以设定在1μs至3ks之间。输出低通滤波器的滚降速率可设定为6、12、18、24、30、36、42和48 dB/oct。这款低通数字滤波器是利用无限脉冲响应(IIR)滤波器结构实现的,其信号处理的采样率为4 MHz。OE1311/OE1351/OE1301采用的数字调制方法和滤波器结构,保证其相对于模拟锁相放大器来说拥有更高的动态储备(>130dB)、精确的相位(绝对相位误差<1°)、零直流漂移和良好的正交性。此外,在输入信号的频率低于1 kHz时,OE1311/OE1351/OE1301还会使用同步滤波器来消除参考信号的谐波影响,保证仪器能够快速的检测出有效的低频信号。

信号发生器
基于16位的数模转换器(DAC),OE1311/OE1351/OE1301能够产生频率范围在1uHz到100kHz/500kHz/1MHz之内的正弦波信号,其信号的幅值和相位与仪器内部的振荡器有关,可以通过仪器的控制目录能够设定仪器所产生的正弦信号的幅值。OE1311/OE1351/OE1301的信号发生器所能产生的正弦波信号的最大幅值为5 Vrms。
接口

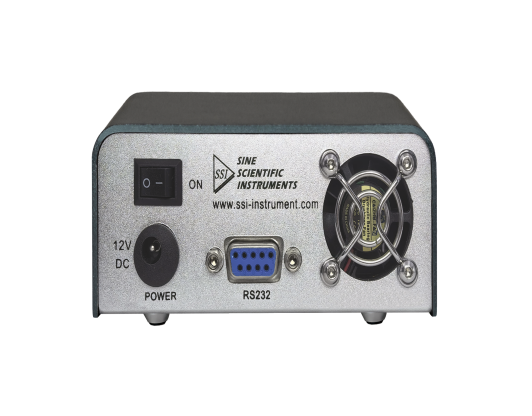

OE1311/OE1351/OE1301的接口标准为1000Mbps RJ45网口和RS232串口(可选 XH2.54-4PIN TTL电平)。通过网口或者串口,用户能够在控制计算机上有效地使用OE1311/OE1351/OE1301的所有测试功能,包括设定仪器的合理控制参数和读取仪器所测的数据。
