在现代精密测量实验中，锁相放大器（Lock-in Amplifier）是提取微弱信号的“利器”，而数据采集卡（DAQ）则是将物理世界信号数字化并传输给计算机的“桥梁”。要将两者完美结合，实现从微弱信号提取到大数据量记录的完整闭环，仅仅插上一根线是不够的。这不仅涉及物理连接，更关乎信号完整性与系统匹配。

物理接口与电气匹配

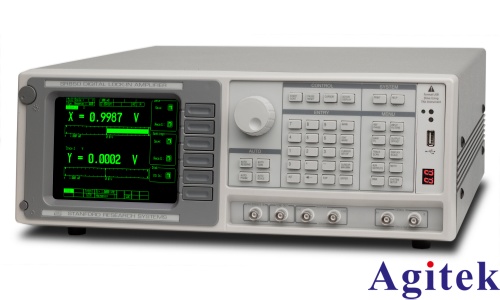

首先，你需要关注锁相放大器背后的模拟输出接口。绝大多数锁相放大器（如经典的 Stanford Research Systems 系列或 Zurich Instruments 产品）都配备有 BNC 接口 的模拟电压输出通道。这些通道通常输出与测量结果成正比的直流电压信号，例如 X（同相分量）、Y（正交分量）或 R（幅值）。

连接的第一步是准备合适的线缆。你需要使用高质量的 BNC 转接线（通常是 BNC 转香蕉头或 BNC 转螺丝端子），将锁相放大器背板的 BNC 输出端口与数据采集卡的模拟输入端口连接起来。

在这个过程中，阻抗匹配 是一个必须严肃对待的环节。锁相放大器的输出阻抗通常设计为驱动 50Ω 负载（低阻抗），以保证信号带宽和抗干扰能力。而许多数据采集卡的输入阻抗设置为 高阻抗（如 1MΩ），以减小对被测电路的负载效应。当低阻抗输出连接到高阻抗输入时，信号电压通常会翻倍（因为没有形成分压），这极易导致数据采集卡输入端过载或削波。因此，在连接前务必查阅两者的手册，必要时在信号通路中加入分压电路或在采集卡软件中设置正确的负载阻抗。

信号类型的选择

锁相放大器通常提供多种解调后的输出信号，你需要根据实验目的选择连接哪一路：

1. 直流电压输出（DC Output）： 这是最常用的连接方式。锁相放大器内部经过低通滤波器处理后，会输出一个稳定的直流电压，该电压的数值直接对应于被测信号的幅值（R）或相位（Θ）。这种信号非常适合数据采集卡进行慢速、高精度的记录，例如在扫描探针显微镜或缓慢的温度变化监测中。

2. 时间常数与带宽： 在连接前，需合理设置锁相放大器的“时间常数”。时间常数决定了输出信号的响应速度和带宽。根据奈奎斯特采样定理，数据采集卡的采样率至少需要是锁相放大器输出信号带宽的两倍。如果你的时间常数设置得很长（例如 1秒），输出信号变化缓慢，那么使用一个 1kS/s 采样率的采集卡就绰绰有余；反之，若要捕捉快速动态过程，则需要短时间常数配合高速采集卡。

软件配置与同步

硬件连接只是物理基础，软件配置才是发挥系统效能的关键。数据采集卡通常通过 USB、PCIe 或以太网与计算机通信。

在软件层面，你需要配置采集卡的 输入范围（Input Range）。例如，如果锁相放大器的满量程输出是 ±10V，那么数据采集卡的输入范围也应设置为 ±10V 或稍大，以充分利用模数转换器（ADC）的分辨率，避免量化误差。

此外，为了获得更精确的时间戳或触发特定的实验流程，你可能需要利用锁相放大器的 触发输出（Trigger Output） 功能。许多锁相放大器可以在特定相位或数据更新时输出一个 TTL 脉冲。将这个 TTL 脉冲连接到数据采集卡的数字触发输入端口，可以实现“锁相放大器数据更新”与“数据采集卡记录”之间的硬件同步，从而消除软件延时带来的不确定性，确保数据的时间相关性。

总结

将锁相放大器连接到数据采集卡，是一个将“精密提取”与“数字化记录”相结合的过程。从 BNC 线缆的物理连接，到阻抗与电压范围的电气匹配，再到软件层面的采样率与触发同步设置，每一个环节都直接影响最终数据的质量。只有综合考虑这些因素，才能构建出一个稳定、可靠且高精度的测量系统。
