概述：

电力资源来之不易，节约用电，待机功耗很重要。待机功耗是指电器在非工作状态，但接电的情况下产生的能耗。家中的电视、电脑、空调等等十数样电器即便关机了，实际上仍会消耗一定能量。

IEC62301、SPECpoewer、欧洲能源之星、美国能源署80PLUS等标准中对测量设备的功率测量精度有明确要求。

以IEC62301为例，用于测量低于0.5W待机功耗的仪器要求功率测量不确定度至少优于0.01W。在测量待机功率时，需要测量设备支持0.05mA或更小的测量。

测试难点及要点：

1.接线不要使用带LED指示灯的电源排插，一般指示灯的功耗在0.05W左右，也不要选择带usb插口的排查，usb插口本身也有空载功耗，电器正常工作时对测试结果影响很小，但待机功耗本身很小，电源排插上如果存在LED指示灯，指示灯的电流就会被作为负载电流进行测量，对测待机功耗影响会很大。

2.测试待机功耗小电流，电流表内接

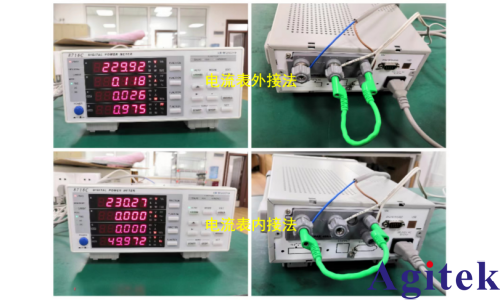

功率计仪表测量接线有两种方式：电流表外接和电流表内接，分别适用于测量大电流或者小电流。

测量大电流时，电压测量回路连到近负载一侧。 电流测量回路测得流经负载的电流iL和流经电压测量回路的电流iV之和。 因为测量回路电流为iL， 所以误差仅为iV。 8710C/8718C仪表电压测量回路的输入阻抗约2MΩ。 输入600V电压时， iV约为0.3mA(300V/2MΩ )。 如果负载电流iL大于等于3A(负载阻抗200Ω或以下)， 则对测量精度的影响在0.01 %以下。

另外， 输入1 00V电压和5A电流时， iV=0.05mA(1 00V/2MΩ)， 对测量精度的影响为0.001 %(0.05mA/5A)。

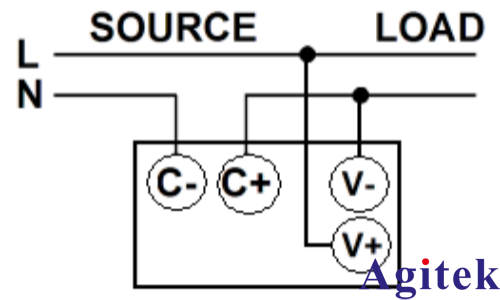

大电流接线图：

测量较小电流时，将电流测量回路连到近负载一侧。 电压测量回路测得负载电压eL和电流测量回路的电压eI之和，误差仅为eI。 例如， 8710C/8718C仪表电流测量回路的输入电阻约为3.6mΩ。 如果负载电阻为600Ω， 对测量精度的影响约为0.0006 %(3.6mΩ /600Ω )。

小电流接线图：

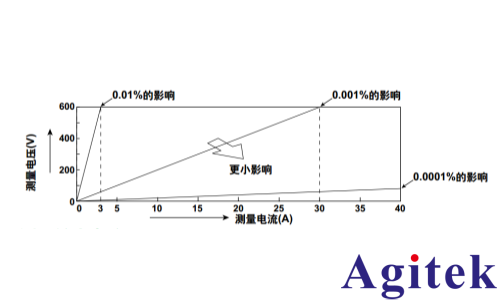

作为参考， 造成影响为0.01 %、 0.001 %及0.0001 %的电压和电流关系如下图所示。

电机功耗属于小电流测量，所以我们应该选择图二的接线方式。

测试方案

8710C/8718C型功率计电流带硬件换挡功能，手动自动可选，可以实现从50uA到40A超宽量程的直接测量，量程宽度达到80万倍，功率分辨率高达0.001W。一机多用，既可以测试待机功耗，又可以测量工作状态的功率。

我们以常见的台式电脑和显示器为例，实测一下的待机功耗是多少？

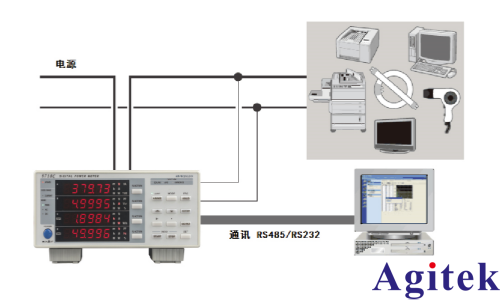

测试图如下：

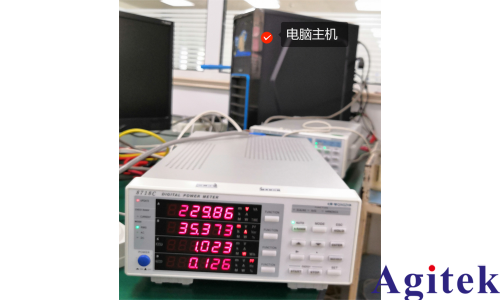

测试结果如下：

经实测，电脑显示器待机功耗为0.649W，电脑主机待机功耗为1.023

W。按照电费每度0.5469元计算得出，此台电脑一年待机会浪费8.01元。

其实有不少待机功耗是完全可以避免的，平日间只要手动关闭电源插座的开关就能避免不必要的浪费。

注意事项

1.测量待机功耗时仪表电流档位放在AUTO或者固定低档，不要固定在高档位上，以免造成小电流测量失准。

2.测试待机功耗时尽量减少测量线路上的额外功率附加，以免影响测量精度。

3.测试线路的接头要求压紧并接触良好，以免因为触点发热造成测量误差。

4.测量的负载需要等待进入待机状态稳定一段时间后再进行测量。

相关行业：

家用电器（空调，电视机，洗衣机）、小家电（电水壶，咖啡机）、办公电器（电脑，笔记本，复印机）

相关产品：

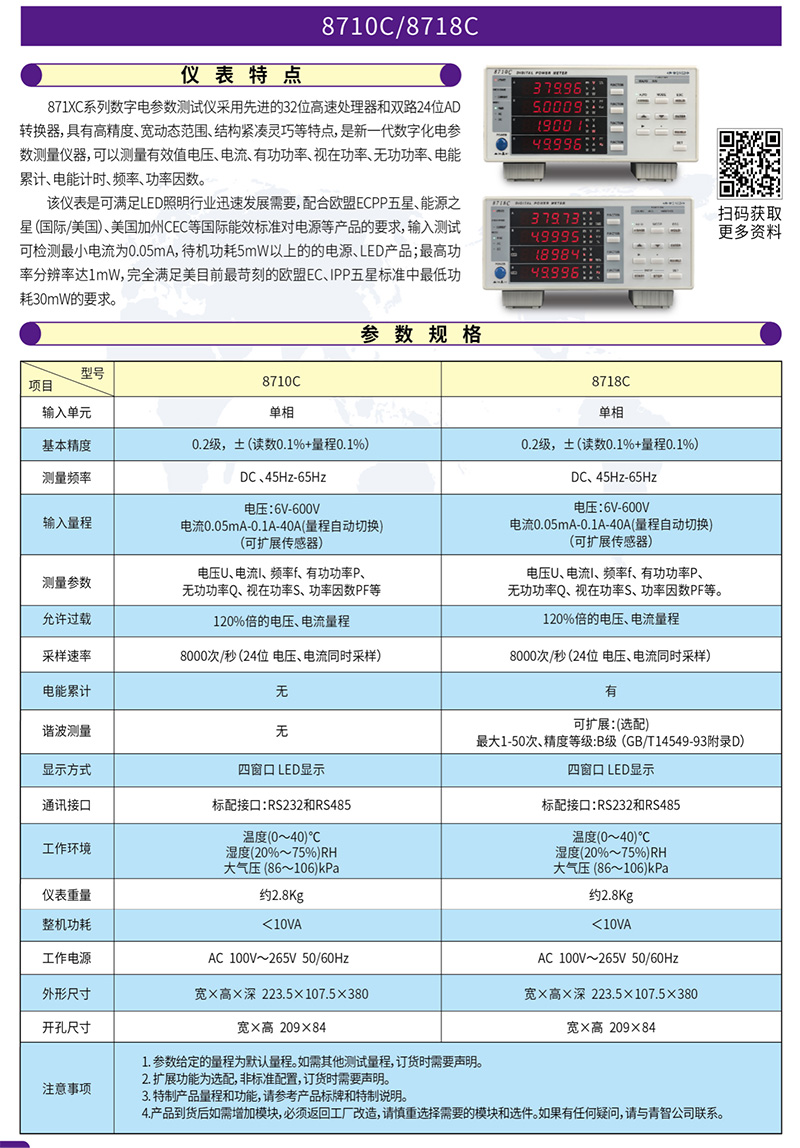

青岛青智仪器推出的8710C/8718C功率计，适合各种家用电器的待机功耗和工作功率测试要求
