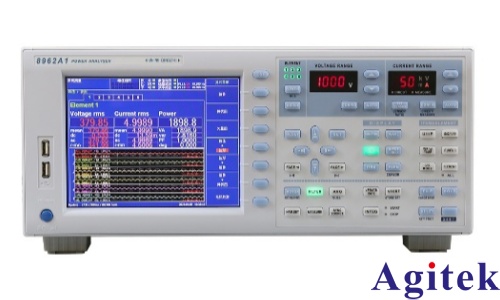

在电气测试中，功率分析仪是评估能效与电能质量的核心工具。要获得精准的测量结果，不仅需要高性能的仪器，更依赖于正确的接线方式与对测量原理的理解。以下是关于电压与电流测量方法的详细解析。

核心原则：电压并联与电流串联

在连接任何线路前，必须牢记两个基本物理法则：电压测量需并联，电流测量需串联。

电压通道（并联）： 将电压测试线跨接在被测电路的两端。例如，在单相电路中连接火线与零线，在三相电路中则连接相与相或相与零线。务必注意极性，通常红线接正端（火线/相线），黑线接负端（零线/地线），反接会导致功率读数异常。

电流通道（串联/感应）： 电流路径必须流经测量设备。对于小电流，可直接将导线接入仪器的电流端子形成串联回路；对于工业现场的大电流，则通常使用电流传感器，如电流钳或罗氏线圈，通过感应磁场的方式非侵入式地获取电流信号，这种方式安全且无需断开原电路。

常见接线模式详解

根据被测设备的供电系统不同，需选择对应的接线模式，这直接关系到总功率计算的准确性。

1. 单相两线制（1P2W） 这是最基础的接线方式，适用于普通家电或小型设备。只需接入一个电压通道（火线对零线）和一个电流通道（串联或钳住火线）即可完成测量。

2. 三相三线制（3P3W） 常用于工业电机等没有中性线的场合。这种模式通常采用“两表法”原理进行测量。在接线时，需要接入两路电压信号（例如AB线电压和CB线电压）和两路电流信号（例如A相和C相电流），B相电流不接。仪器内部会自动通过算法计算出三相总功率，无需人工干预。

3. 三相四线制（3P4W） 适用于带有中性线的系统，特别是当三相负载不平衡时（如数据中心、楼宇供电）。这种接线方式需要三路电压（各相线对中性线）和三路电流（三相线各一路）。由于直接测量了每一相的参数，因此能更精确地分析各相的负载状况和谐波含量。

电流测量的进阶技巧

当被测电流超出仪器直流量程时，需借助外部设备扩展量程，主要有以下几种方式：

分流器： 适用于低压或小电流场景。利用欧姆定律，将大电流转换为小电压信号进行测量。

电流互感器（CT）与霍尔传感器： 适用于大电流及需要电气隔离的场合。它们将大电流按比例转换为小电流或电压信号。在连接仪器后，需在设置中输入相应的变比系数（如CT比），仪器便会自动换算成真实电流值。

罗氏线圈： 适用于高频或波形复杂的电流测量。它是一种柔性线圈，安装便捷，但通常需要配合积分器使用，以还原电流波形。

安全与操作规范

接线顺序： 建议先接电压线，后接电流线；拆除时则相反，先拆电流线，后拆电压线。

量程确认： 测量前务必预估电压和电流量程，避免过载损坏仪器。

接地保护： 确保仪器与被测设备可靠接地，防止漏电风险。
