根据电磁定律，当磁场变化时，附近的导体会产生感应电动势，其方向符合法拉第定律和楞次定律，与原先加在线圈两端的电压正好相反，这个电压就是反电动势。反电动势是指与电源的电动势方向相反的电动势。对线圈而言，其中的通电电流发生变化时就会在线圈的两端产生反电动势，电机的线圈在转动时，反电动势也伴随产生了。反电动势的测试可以判断永磁同步电机的转子与性能的好坏，因此在永磁同步电机测试中，反电动势测试被广泛应用，而反电动势又是如何测试的呢？

反电动势测试时，将被试电机拖动至规定的转速，由反电动势侧试系统采集反电动势的波形，精准测试反电动势的峰峰电压、有效电压、频率、相位等参数。具体测试要点：

1.UV、VW、WU反电动势；

2.反电动势波形；

待测电机与拖动电机，两者连接关系如下图所示：

待测电机与拖动电机连接示意图

上图中的待测电机用于测量反电动势使用，而拖动电机用于将待测电机拖动，这样便于我们能够清晰的观察到待测电机的反电动势波形。当然，拖动待测电机的方式也不局限于这种，也可以使用其它的拖动装置或方法，有使用电钻跟待测电机连接的；也有先给电机通电旋转，然后断电，利用断电后电机旋转到停止的过程测量反电动势波形，只要能让待测电机匀速旋转即可。

根据以上测试原理和方法，我们青智8962A1功率分析仪和8930宽频功率计可以准确测试待测电机的反电动势。

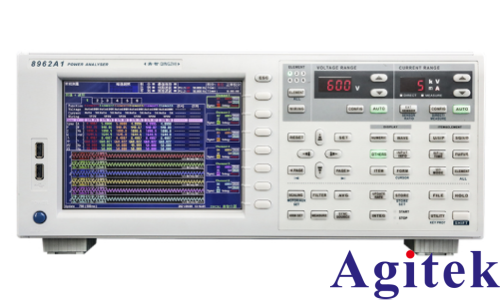

方案一：选用青智8962A1功率分析仪

· 1-6通道自由选配，可扩展电机专用接口，多模式，多量程选择，灵活自由；

· 精度0.1级  ±（读数0.1% + 量程0.05%）；

· 应用FPGA+ARM 处理器，16位AD芯片6通道电压、电流同时采样；

· 带宽300kHz、DC。采样速率200k/s，数据更新周期自由可调（50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s），最快可到10ms；

· 电压（1000VAC/1500VDC）电流（50A）各8个档位切换，测试功率范围更宽；

· 1-500次谐波测试，支持基波范围10Hz-10kHz；并可增加间谐波测试功能；

· 多模滤波。线路滤波支持1KHz、500-100kHz截止可调；频率滤波支持1KHz、10Hz-50kHz截止可调；

· 支持外部传感器接入，自由扩大电压、电流的测试范围；

· 8英寸彩色触摸屏，操作更便捷。

· 通讯接口丰富，标配USB、RS485、RS232、以太网口。

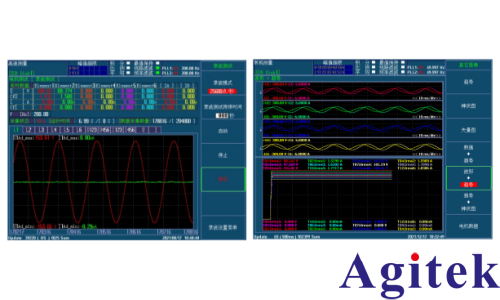

功率分析仪液晶屏幕波形测试界面：

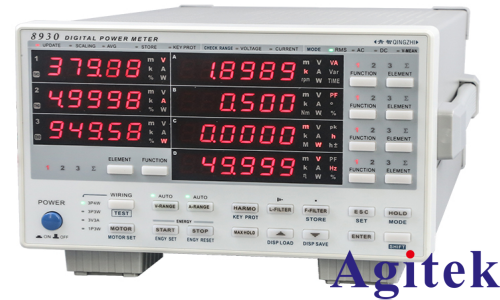

方案二：选用青智8930三通道宽频功率计

· 三通道，电压（1000V），电流（5A板卡/40A板卡），各6个档位切换；

· 精度0.1级， ±（读数0.1% + 量程0.1%）；

· 应用FPGA+ARM 处理器，16位AD芯片三通道电压、电流同时采样；

· 带宽100kHz、DC。采样速率100k次/s，数据更新周期自由可调（100ms、250ms、500ms、1s、2s、5s、10s、20s)

· 1-50次谐波测试

· 支持外部传感器接入，自由扩大电压、电流的测试范围；

· 通讯接口丰富，标配USB、RS485、RS232、也可以选配以太网口。

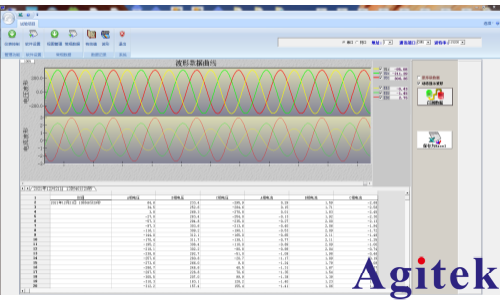

上位机软件上波形显示界面：
