【摘要】 背光源是位于液晶显示器之后的一种光源，液晶显示器自身并不发光，靠背光源照亮， 因此背光源的功耗、亮度、均匀度等参数都将直接影响到液晶显示模块的视觉效果。背光技 术自发展以来被广泛应用于手机、平板电脑，专业显示产品如车载显示器、医用显示仪、 工控显示器等终端产品上。以下将以手机背光测试为例，介绍 ITECH 针对背光源的测 试方案。

手机背光源集成在液晶屏下，用以照亮手机屏幕。主流手机屏幕材质主要分为 TFT,LED,LCD，其中 TFT 和 LCD 都需要手机背光源，且背光源的功耗、使用寿命、发光强 度、均匀度等光电参数直接决定了手机屏幕的品质及使用寿命，下图为 LCD 材质手机背光 板。

手机背光源电流非常小，一般在毫安级别，所以它对电流的精度要求较高，并且要求纹 波较小，纹波过大会导致背光板的输出不稳定，会出现闪烁发光不正常的现象。艾德克斯IT6300,IT6800A/B,IT6400 系列线性直流可编程电源具有高分辨率，高精度，低纹波等特性， 可完美满足手机背光的测试需求。

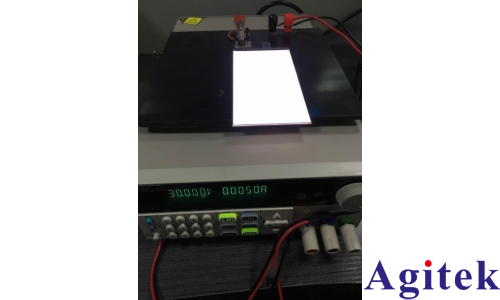

下图取自某品牌 LCD 材料的手机背光测试实例，使用 IT6863A可编程直流电源进行 点亮测试

如上图所示，设置 IT6863A 电源电压 30V，电流 0.005A 通过治具 A 脚接入正极，1 脚 2 脚 G 脚接入负极，打开电源输出，背光板点亮，可结合外部仪器光度仪测试不同电压 电流下，背光源的亮度是否合格，亮度的高低对人眼的舒适度有直接影响。

艾德克斯是专业的测试仪器制造商，始终以“客户需求”为导向，通过不断深入了解 各个行业的测试需求，持续提供给客户提供贴心的测试方案。ITECH 拥有广泛的产品线， 满足客户多元化的测试需求。我们在打造高质量产品和服务的同时，也致力于新行业和产 品测试方案的更新与拓展， ITECH 期待您的参与，与您携手擘画未来！
