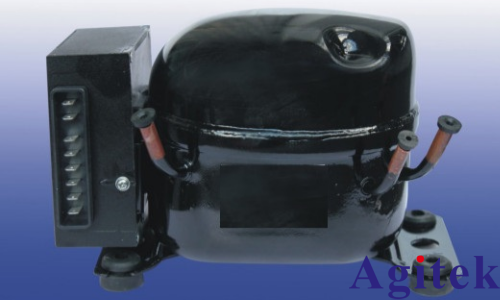

变频压缩机，是指相对转速恒定的压缩机而言，通过一种控制方式或手段使其转速在一定范围内连续调节，能连续改变输出能量的压缩机。变频压缩机可以分为两部分，一部分是变频控制器，就是我们常说的变频器；另一部分是压缩机。变频控制器的原理是将电网中的交流电转换成方波脉冲输出。通过调节方波脉冲的频率（即调节占空比），就可以控制驱动压缩机的电机转速。频率越高，转速也越高。

变频空调的核心是变频器。变频器是20世纪80年代问世的一种高新技术，它通过对电流的转换来实现电动机运转频率的自动调节，把50Hz的固定电网频率改为30—130Hz的变化频率；同时，还使电源电压范围达到142—270V，彻底解决了由于电网电压不稳而造成空调器不能工作的难题。

试验用具：

青智8962A1功率分析仪；

某款单相交流市电驱动的三相变频压缩机及控制器；

函数信号发生器；

原理与要求：

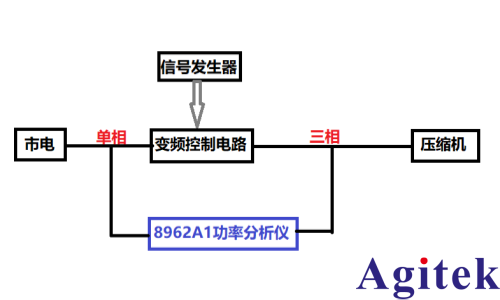

该实验所用产品，为一款单相变三相的变频压缩机。首先将控制器接入220V，50Hz市电电源，通过函数信号发生器提供不同伏值、频率的调制信号，从而测试后端变频压缩机在启动、稳定状态下的电压、电流、功率、频率、谐波等数据及波形变化情况，同时测试控制器的转换效率变化情况。

特征展示：

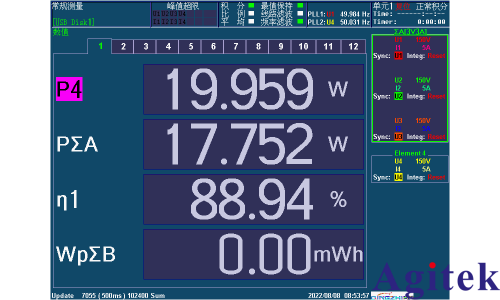

1、实时稳态数据显示及数据存储；

8962A1高精度功率分析仪，可提供1-6组输入模块，可同时实现对输入和输出的实时测量，从而可以准确的测试出控制电路的转换效率和稳态的电压、电流、功率等数据。此外，显示项目、参数数量可以随意设置并修改，极大的提高了对数据观察、读取的便利性。

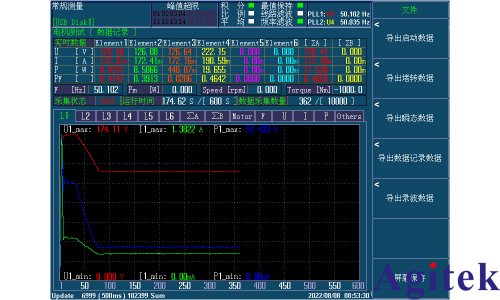

8962A1可以完成对实时数据曲线的准确绘制，并且可以打开数据记录功能，将所测试数据进行记录，并以表格文件形式转存到U盘，便于备份查看、分析。

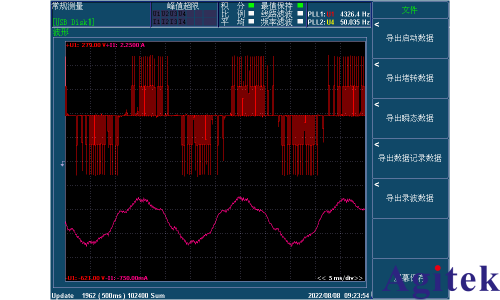

2、捕捉实际电压、电流波形；

8962A1具有采集速率高、带宽范围大的有点，在瞬态测试功能中，可以实现对测试线路中电压、电流的波形精确的记录和显示，并支持区间放大查看、多线路、电压电流曲线剥离显示，并且支持通过设置，同屏多参数、曲线复合显示，便于准确查看所需的波形区间。

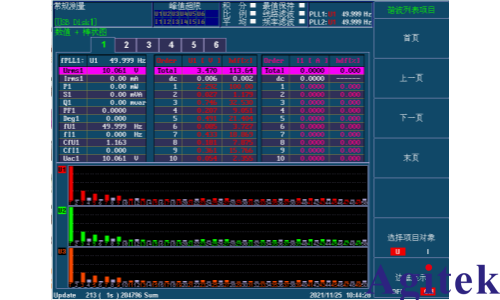

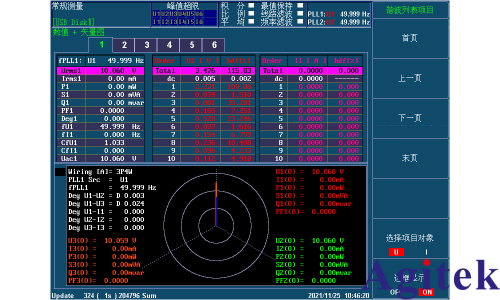

3、分析电压、电流谐波数据；

8962A1可以实现1-500次谐波测试，支持基波范围10Hz-10kHz，通过谐波测量功能，不仅可以测量电压、电流的谐波成分，还可以计算电压和电流的谐波失真因数。并有多种组合显示方式能同时显示各次谐波含量，用户可在菜单中打开查看任一次谐波数值的功能，通过此功能，用户可以查看每一次谐波的数值。

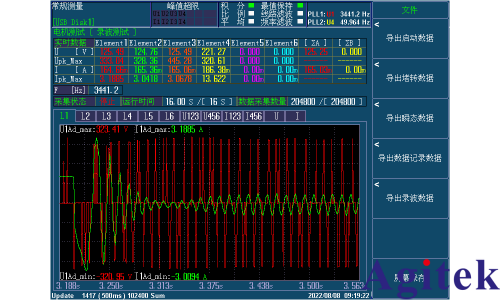

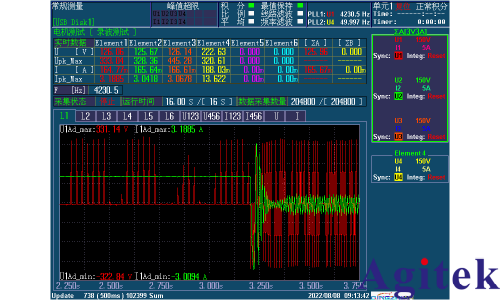

4、捕捉启动过程中的电流突变数据；

8962A1加入了电机启动堵转测试选项，最快每周期记录一次数据（针对交流可以测到频率的信号）或每单次测量超时时间记录一次数据(针对直流、脉动直流等测不到频率的信号)。并且可开启录波功能，根据实际需求，设置不同的才速度，实现对瞬间过程的波形变化精确捕捉、分析和导出，从而助力对电机性能的准确分析和检测。
