随着计算机应用系统对电源的要求越来越高UPS日益受到重视，并逐渐发展成为一种具有稳压、稳频、滤波、抗电磁和射频干扰、防电压冲浪等功能的电力保护系统。尤其是在电网的线路及供电质量不太高、抗干扰的技术落后，同时计算机系统对电源的要求又比较高的情况下，UPS的作用就显得更加明显。为助力国内UPS电源制造企业产品升级，我们推出相继推出89XX系列仪表，以便提供更高效、精准、更具性价比的产品。但面临很多用户对不能同时兼顾输入输出测试的困扰，青智公司推出了8962A1多通道功率分析仪，以满足客户多通道搭配使用的需求。

测试方案介绍

测试UPS的主要目的是鉴定UPS的实际技术指标能否满足使用要求。UPS的测试一般包括动态测试和稳态测试两类。

稳态测试是在空载、50％额定负载以及100％额定负载条件下，测试输入、输出端的各相电压、线电压、空载损耗、功率因数、效率、输出电压波形、失真度及输出电压的频率等。

动态测试一般是在负载突变(一般选择负载由0％—100％和由100％-0％)时，测试UPS输出电压波形的变化，以检验UPS的动态特性和能量反馈通路 。

针对以上需求，8962A1提供了专业、准确、高性能的测试反馈。

效率测试

转换效率是电源最重要的技术指标之一，8962A1功率分析仪最高可配备6通道功率板卡，搭配效率公式自定义功能，可同时对整机效率与局部效率同时测试。

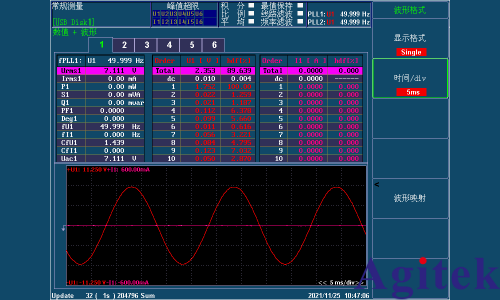

波形显示

波形数据能直观的反应出电压的的波动情况。在测试过程中，需要对电压波形做实时的查看分析，8962A1提供了200K/S的采样速率，能够更准确的捕捉波形数据变化。

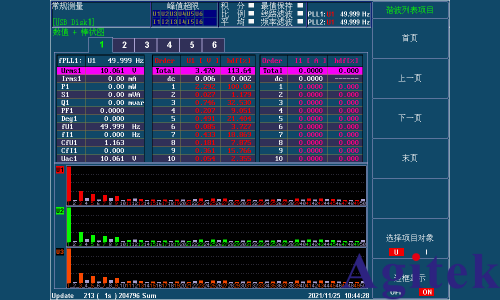

谐波测试

过量谐波会对电网造成污染，因此必须对电源这类非线性负载进行谐波测试。8962A1功率分析仪可以测量高达500次谐波，并有多种组合显示方式能同时显示各次谐波含量，用户可在菜单中打开查看任一次谐波数值的功能，通过此功能，用户可以查看每一次谐波的数值。充分满足逆变器输出电压电流的THD值、谐波、间谐波、高次谐波的测试需求。

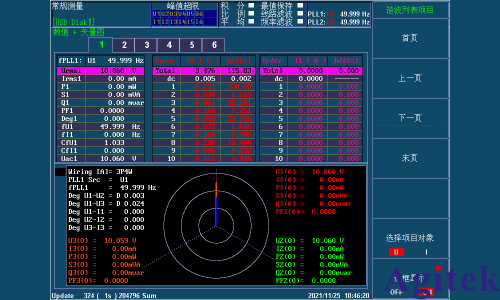

三相不平衡度测试

三相不平衡会引发线路损耗上升、用电设备工作异常等危害，是衡量电能质量的重要指标。8962A1功率分析仪的向量功能可以绘制电压的向量关系，可以同步、实时、准确的评估并计算出接线组的负序分量、负序不平衡度等参数。

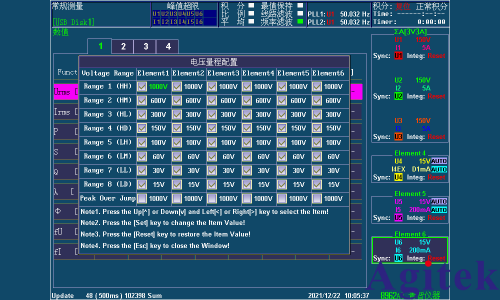

待机功耗测试

能源之星、SPECpower等国际标准都对电器设备的待机功耗进行了规定，因此对电源的待机功耗测试不可或缺。在输出空载状态下，调整输入电压从最小允许值到最大允许值，利用8962A1功率计可快速测算出待机功耗。 8962A1功率分析仪最小电压量程为15V，电流量程为500mA，对于小电流测量依然可以做到游刃有余。
