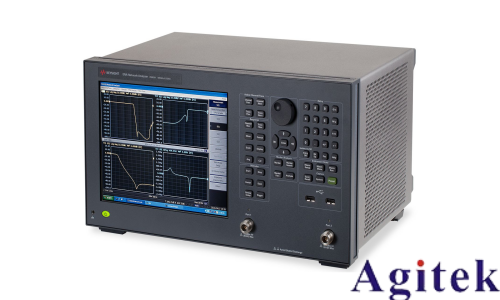

时域反射计（TDR）测量是一种广泛应用于高速信号完整性分析的技术，可用于评估传输线的阻抗连续性、定位连接器或PCB走线中的不连续点。安捷伦（Keysight）E5080B矢量网络分析仪（VNA）具备高精度频域测量能力，结合时域变换功能，可高效实现TDR分析。以下是使用E5080B进行TDR测量的完整操作流程。

第一步：初始设置与校准 开机后，首先设置测量频率范围，根据被测器件（DUT）特性设定合适的起始与终止频率。点击“时域”按钮进入时域设置界面，再进入“时域变换”对话框。选择“低通阶跃”变换模式，并勾选“时域变换”功能。为确保测量精度，需执行全四端口校准。根据所用校准件类型（如机械或电子校准件）和DUT接口形式，选择对应的校准方式与连接顺序，严格按照校准向导完成四端口SOLT（短路-开路-负载-直通）校准，以消除系统误差。

第二步：建立差分测量轨迹 校准完成后，点击“新建轨迹”，创建用于差分信号分析的S参数轨迹，如Sdd11。进入“平衡参数”设置页面，点击“改变”按钮，配置平衡拓扑结构，选择“平衡到平衡”模式。随后根据DUT的实际连接方式，设置分析端口与VNA物理端口的映射关系（如端口1、2接差分正负端），确保信号路径正确。

第三步：配置时域变换参数 选择已建立的Sdd11轨迹，设置显示格式为“阻抗”。进入“分析→时域→时域变换”菜单，确认选择“低通阶跃”并启用变换功能。根据被测传输线的实际电气长度，合理设置时域变换的起始与终止时间，以覆盖信号往返全程，避免截断效应。调整时间窗口可提升时间分辨率，清晰呈现阻抗突变点。

第四步：观察与保存结果 变换完成后，屏幕将显示Sdd11对应的TDR阻抗曲线，直观反映沿传输线的阻抗变化。通过添加光标，可精确定位阻抗异常点的位置与幅值，用于判断是否存在开路、短路或阻抗失配。测量完成后，可通过“文件→另存为”导出数据，支持保存为CSV、S2P等格式用于后续分析，也可将曲线图像保存为JPG、PNG或BMP等图片格式，便于报告撰写与存档。

综上所述，利用E5080B进行TDR测量，关键在于精准校准、正确设置差分拓扑以及时域参数优化。熟练掌握该流程，可显著提升高速互连设计的测试效率与可靠性，是研发与生产测试中的重要技术手段。
