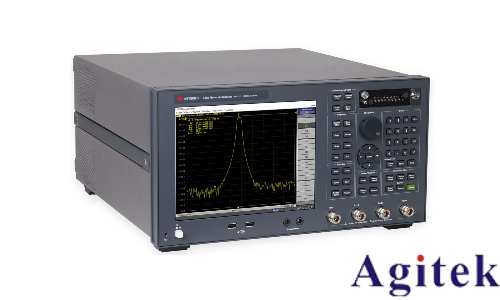

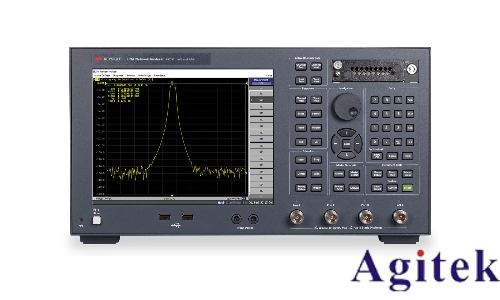

安捷伦E5071C矢量网络分析仪的时域（Time Domain）功能，是通过逆傅里叶变换（IFT）将频域S参数转换为时域响应的强大工具。它主要用于电缆、连接器、PCB走线等射频链路中的故障定位（Fault Location）与阻抗异常检测。以下是其核心使用步骤与技巧。

一、测试前准备与校准

环境与硬件：确保测试环境电磁干扰小，仪器开机预热15-30分钟以达到热稳定。使用高质量射频电缆连接，确保接头无污染，弯曲半径不小于15cm。

关键校准：时域测量的精度高度依赖于校准质量。

1. 频域校准（SOLT）：这是基础。进入“Calibration”菜单，选择短路（Short）、开路（Open）、负载（Load）、直通（Through）校准。这能消除测试系统（电缆、连接器）的误差，将参考面精确移到校准件端面。

2. 去嵌入（De-embedding）：如果测试夹具无法避免，可测量一段已知良好电缆的特性，并在软件中将其“去嵌入”，从而将参考面延伸到被测件（DUT）端。

二、时域参数设置

进入时域模式：按【Analysis】 > 【Time Domain】。

1. 模式选择：

低通模式（Low Pass）：更适合模拟阶跃信号响应，能提供直观的TDR波形，常用于基带测量。

带通模式（Band Pass）：用于带通信号。

2. 响应类型：

阶跃响应（Step Response）：用于观察阻抗变化。

脉冲响应（Impulse Response）：分辨率更高，适合精确定位。

3. 关键参数优化：

频率跨度：设置尽可能大的频率跨度（如8.5 GHz）。带宽越大，时间分辨率越高（分辨率 Δt≈1/(2×带宽)Δt ≈ 1/(2×带宽)Δt≈1/(2×带宽)）。

采样点数：建议设置为1601或更高，保证波形平滑。

中频带宽（IFBW）：若波形噪声大，可降低IFBW或开启平均功能。

三、故障定位与数据分析

1. 连接被测件：将电缆或组件接入测试端口。

2. 执行扫描：运行测量，观察时域波形。

3. 结果分析：

故障类型判断：根据反射脉冲的极性判断。正脉冲通常代表开路（阻抗增大），负脉冲代表短路或对地低阻抗。

距离计算：利用时间轴换算距离。公式为 L=v×t/2（v为信号在介质中的传播速度，t为反射波往返时间）。

四、总结

使用E5071C进行TDR测量，核心在于高带宽设置以获得高分辨率，以及严谨的SOLT校准以保证精度。通过分析时域波形的阻抗变化和反射时间，您可以精确定位电缆断裂、阻抗不连续、连接器故障等位置。

提示

若需测量极短的传输线，需注意仪器的理论分辨率极限（约厘米级）。

可保存标准波形作为参考迹线，与当前测量结果对比，直观显示差异。
