频谱分析仪的分类

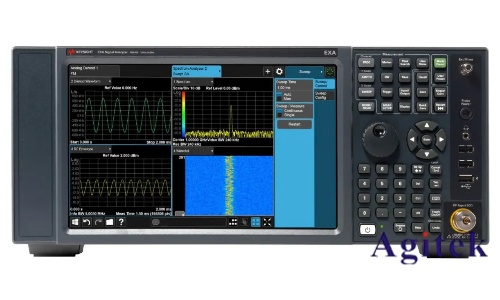

频谱分析仪，简称频谱仪，是用于显示输人信号的幅度(或功率)相对于频率分布的仪器。由于频谱仪的测量功能较多，因此被广泛应用于广播、电视、通信、无线电探测、导航及各种电路的设计、制造和电子设备的维护、修理等方面。

频谱分析仪按照工作原理可以分为FFT分析仪、外差式频谱仪、数字频谱仪、实时频谱仪。

1.FFT分析仪：直接对时域采样信号进行傅里叶变换。因受ADC采样率限制，早期多用于音频等低频信号分析。现代频谱仪常在中频采用FFT技术，以实现更快的扫描速度。

2. 外差式频谱仪：采用超外差接收原理，将射频（RF）信号与本地振荡器（LO）信号混频，转换为固定的中频（IF）信号进行处理。通过切换不同带宽的中频滤波器实现不同的频率分辨率（RBW），是射频微波频段最常用的类型。

3. 数字频谱仪：在中频进行数字化采样，后续的滤波、检波等处理均在数字域完成。相比模拟技术，其具有更高的频率分辨率、测量精度和稳定性，并能分析信号的幅度、相位等参数，也常被称为信号分析仪。

4. 实时频谱仪：其核心在于具备专用的实时FFT硬件处理单元，能对宽带数字化信号进行不间断的实时处理，无遗漏地捕获和分析瞬态、捷变等复杂信号，在信号监测和干扰排查中优势显著。

频谱仪的主要用途

频谱仪的应用覆盖了从研发到现场维护的各个环节。

1. 行业应用 在通信领域，用于频谱监测、频率规划及接收机性能评估；在广播电视，用于监测信号质量与干扰；在无线电探测（如雷达）系统，用于分析发射功率、脉冲特性等。在频谱管理中，它是监测频谱占用、识别非法信号和定位干扰源的关键工具。

2. 全生命周期应用

研发：用于信号分析、电路设计优化与系统性能验证。

生产：进行质量控制，检测产品频谱指标如频率、功率、谐波等是否符合规格。

维修与维护：用于故障诊断，通过分析信号特征定位问题。在现场，特别是手持式频谱仪，常用于无线信号质量监测、干扰排查和天线调试。

3. 典型测量功能 频谱仪功能丰富，典型应用包括：

基础测量：频谱、谐波与杂散、信道功率、邻道功率、三阶交调（TOI）等。

信号分析：模拟与数字调制解调分析、相位噪声、噪声系数、脉冲参数（如脉宽、周期）测量。

特殊分析：实时频谱分析、瞬态信号捕捉、电磁干扰（EMI）预测试等。

频谱分析仪在频谱管理和无线干扰定位方面的应用具有以下优势：

1) 高灵敏度：频谱分析仪具有高灵敏度，能够检测到微弱的信号和干扰源，提供准确的测量结果。

2) 高分辨率：频谱分析仪具有高分辨率的频谱显示能力，可以清晰地显示不同信号的频谱特征，便于工程师进行分析和判断。

3) 实时性能：一些频谱分析仪具备实时频谱分析功能，能够实时监测和分析信号的频谱占用情况，快速响应频谱变化。

4) 多参数测量：频谱分析仪可以测量多种参数，如频谱占用率、功率谱密度、信号强度等，提供全面的信号分析信息。

总之，频谱分析仪在通信、无线电探测、广播电视、无线电频谱管理等领域中具有广泛的应用。它能够帮助工程师分析和测量信号的频谱特性，评估系统性能，解决干扰问题，优化频率资源利用。频谱分析仪的多种功能和可测试的指标使其成为射频微波工程师不可或缺的工具之一。

2. 频谱仪在研发、生产、维修等环节的应用

在电子行业的研发、生产、维修和现场维护中，频谱分析仪也扮演着重要的角色，提供了许多有用的应用。以下是频谱分析仪在这些方面的用途：

1) 研发：在电子产品的研发阶段，频谱分析仪可用于评估和优化系统的性能。它能够分析信号的频谱特性、功率谱密度、调制误差等，帮助工程师进行信号分析和优化设计。频谱分析仪还可以用于验证射频电路和通信系统的性能，确保设计符合规范和要求。

2) 生产：在电子产品的生产过程中，频谱分析仪用于进行质量控制和产品验证。通过测量产品的频谱特征和信号参数，如频率、功率、谐波等，频谱分析仪可以检测产品的性能是否符合规格要求，并及时发现和排除制造缺陷。

3) 维修：频谱分析仪在电子设备维修中起到关键作用。当设备出现故障或性能问题时，频谱分析仪可以用于诊断和定位问题。通过分析信号的频谱特征和幅度，工程师可以判断是否存在干扰、谐波、调制误差等问题，并采取适当的修复措施。

4) 现场维护：在电子设备的现场维护中，频谱分析仪用于监测和分析无线信号的质量和干扰情况。它可以帮助现场工程师定位和解决无线通信系统中的问题，例如干扰源定位、调试天线、优化信号覆盖等。频谱分析仪还可以用于现场调试和故障排除，提高维护效率和准确性。

总之，频谱分析仪在电子行业的研发、生产、维修和现场维护中具有广泛的应用。它能够帮助工程师进行信号分析、故障诊断和问题定位，提高产品质量和系统性能，并确保设备在各种工作环境中的正常运行。频谱分析仪的功能和可靠性使其成为电子行业中不可或缺的工具之一。
