采用可靠、经济实惠的 R&S®FPC 频谱分析仪，智能验证并解码低功耗蓝牙（Bluetooth® LE）发射信号。

蓝牙® 4.0 数据包

您的任务

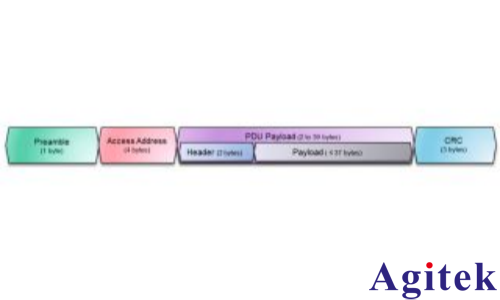

BLE 采用 40 个信道，其中 3 个专用信道（37、38 及 39）用于广播包，其余 37 个信道（1 至 36）用于数据包。链路层数据包结构由 4 个必需字段组成：前置码、访问地址、PDU 有效载荷、循环冗余校验 (CRC)。

在 BLE 发射机的设计期间和之后，必须执行测试以确保发射信息准确无误。必须执行多种测试，包括验证测试数据包结构、输出功率、调制特性以及载频误差。

测试与测量解决方案

BLE 产品一般价格实惠，因此相应分析仪也需如此。与同类产品相比，R&S®FPC 具备出色的射频性能、理想的性价比，并且能够灵活扩展频率范围， 因此成为测试 BLE 发射机的理想之选。

应用

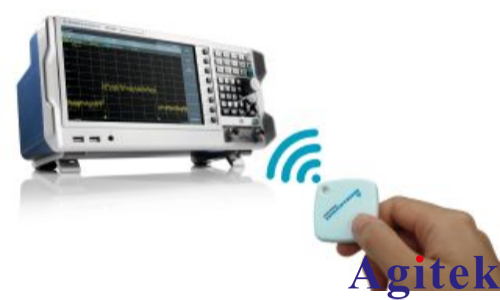

在对 BLE DUT 执行任何测试之前，将天线或 DUT 连接至 R&S®FPC 射频输入端口，然后根据下表数值配置测试装置。

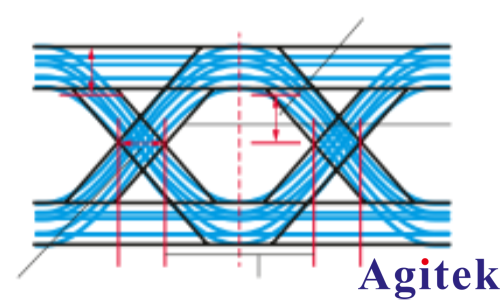

眼图解读

验证数据结构

可以在符号显示中识别不同数据包的数据结构。在图 1 中，BLE 信标广播信道显示 8 位前置码、32 位访问地址以及 16 位报头。最后 24 位是 CRC。报头和 CRC 之间为有效载荷。发射的符号应符合设计。

调制信号

调制偏差模式在频谱视图中显示 BLE 调制信号。载频偏差、载波功率、载频漂移和调制误差显示在信号上方。检查这些数值，确保结果处于设计规格范围内。

评估 BLE 信号质量

用户可以借助眼图快速目测信号完整性。借此，用户可以轻松识别设计问题。

摘要

用户可借助R&S®FPC和R&S®FPC-K7调制分析选件，轻松评估BLE发射信号。R&S®FPC-K7还支持AM、FM、ASK及FSK调制分析。
