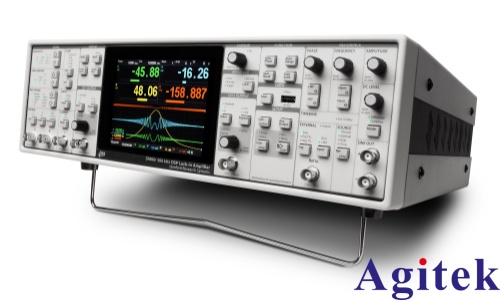

在半导体器件与材料表征中，电容-电压（C-V）特性测量是分析载流子浓度、界面态密度及氧化层质量的重要手段。锁相放大器SR860凭借其高灵敏度、优异的噪声抑制能力与宽频带响应，成为实现高精度C-V测量的核心工具。其连接方法需结合交流激励、偏置电压扫描与电容信号解调，具体连接步骤如下：

1. 激励信号连接 将SR860的“SINE OUT”端口连接至待测器件（DUT）的高频交流激励输入端。该正弦信号作为小信号调制源，频率通常设为1 kHz至100 kHz，幅值控制在10–50 mV范围内，以避免非线性响应。该信号通过串联电容或直接注入至DUT的电容结构，用于探测微小电容变化。

2. 直流偏置电压叠加 C-V测量需扫描直流偏压以获得不同电压下的电容值。使用可编程直流电源或函数发生器输出线性斜坡电压，通过一个低通滤波网络（如RC低通）与交流激励信号合成。通常将直流偏置通过一个大电阻（如100 kΩ）叠加至DUT的控制端，确保直流电压可调且不影响交流信号通路。

3. 电容检测与信号拾取 在MOS结构或p-n结电容测量中，电容变化体现为位移电流。将DUT的另一端连接至电流-电压转换电路（跨阻放大器），或直接接入SR860的输入端。若采用“电压法”测量，可通过一个已知参考电容构成分压网络，拾取随被测电容变化的交流电压信号，并送入SR860的“INPUT A”端。

4. 参考信号同步 将SR860的“SINE OUT”信号同时接入其“REFERENCE IN”端，或设置内部参考模式，确保解调相位锁定于激励信号。通过调节“Phase”参数使测量信号处于最大灵敏度方向（通常为0°或180°），以准确提取电容分量。

5. 信号输入与测量配置 将检测到的交流信号接入SR860输入端，选择“Voltage”或“Current”输入模式，根据信号大小设定合适的灵敏度与时间常数（建议100 ms–1 s以平衡响应速度与噪声）。启用X-Y模式或R-θ模式，其中X分量（同相）对应电容变化，Y分量（正交）可用于补偿寄生电感或相位漂移。

6. 数据采集与C-V曲线生成 同步记录直流偏压值与SR860输出的X信号，通过外部控制器（如LabVIEW或Python）实现自动扫描与数据存储。最终以偏压V为横坐标，电容响应X为纵坐标，绘制出完整的C-V特性曲线。

注意事项：

● 使用屏蔽线减少电磁干扰；

● 校准系统零点电容与相位偏移；

● 对高频测量需考虑电缆分布参数影响。

正确连接SR860，可实现亚飞法拉级电容变化的精准检测，为半导体器件物理分析提供可靠数据支撑。
