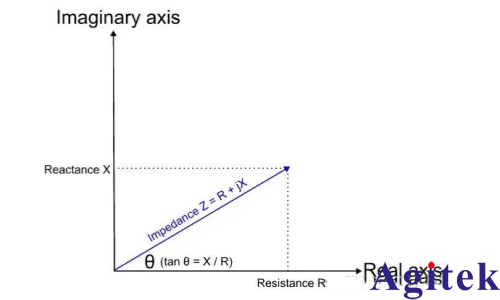

阻抗分析仪是一种精密电子测试仪器，用于测量元件、电路或材料在交流（AC）信号下的复阻抗特性。阻抗（Z）不仅包含与频率无关的电阻（R），更包含由电感和电容引起的、随频率动态变化的电抗（X）。它以欧姆为单位，是一个复数，既有大小，也有相位，反映了电压与电流之间的幅度比和相位差。

为什么需要阻抗分析仪？

与仅能测量直流（DC）电阻的万用表或仅在单一频率下测量的LCR表不同，阻抗分析仪的核心价值在于 “动态表征” 。它能通过扫频测试，绘制出阻抗随频率变化的曲线，揭示元件和材料在真实工作环境下的行为。这是因为：

1. 频率相关性：电感、电容及电抗的值会随信号频率剧烈变化。

2. 环境敏感性：阻抗对电压、电流、温度、湿度及电磁场等环境因素高度敏感。

因此，阻抗分析仪是工程师了解元件参数、优化设计、提高效率和确保可靠性的首选工具。

阻抗分析仪的主要应用

阻抗分析仪广泛应用于多个行业：

电子学：测试电感、电容、电阻等元件，分析放大器、滤波器、电源等电路的频率响应、谐振频率和品质因数（Q）。

电信与射频：实现天线和传输线的阻抗匹配，确保最大功率传输和最小信号反射，优化蜂窝网络组件。

电力系统：鉴定变压器、发电机，优化太阳能逆变器效率，分析电力电子器件的损耗。

材料科学：研究介电材料、半导体、生物组织及地质样本的导电性、介电常数和磁导率等特性。

汽车与电池：表征电池、电池管理系统（BMS）和电子控制单元（ECU）的阻抗行为，评估电池健康状态。

生物医学：测量生物组织阻抗，评估皮肤水分、组织健康状况，测试生物传感器和ECG设备。

阻抗分析仪与LCR表的区别

虽然两者都能测量阻抗，但侧重点不同：

LCR表：通常在单一、固定的频率下进行测量，显示瞬时阻抗值。它成本较低，操作简单，适合生产线上的基本元件分拣。

阻抗分析仪：具备扫频能力，可覆盖从µHz到GHz的宽广频率范围。它能图形化显示阻抗随频率的变化曲线，提供更详尽的器件行为分析，适合研发和复杂特性分析。

阻抗分析仪的工作原理

其核心原理基于相敏检测技术。仪器内部产生一个可变频率的测试信号，施加到被测器件（DUT）上。随后，仪器同步测量DUT两端的电压和流过的电流，以及它们之间的相位差。根据欧姆定律的交流形式（Z = V/I），并结合相位信息，即可计算出阻抗的实部（电阻）、虚部（电抗）、幅值和相位角。

常见的测量技术包括：

自动平衡电桥法：精度高，适合低频到中频（Hz - 100MHz），是实验室常用方法。

电流-电压（IV）法：通用性强，适用于较宽频率范围。

射频IV法：专为高频（MHz - GHz）射频应用设计。

网络分析法：利用S参数转换计算阻抗，适合极高频率的微波应用。

如何使用阻抗分析仪

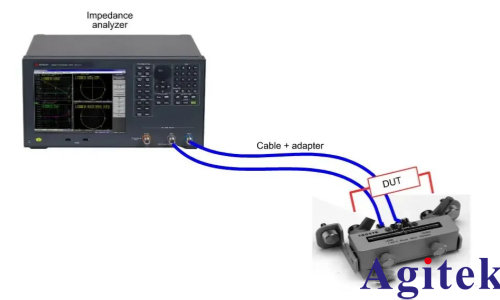

一个典型的阻抗测量系统包括：

1. 仪器主机：产生信号并进行测量计算。

2. 测试夹具：用于固定被测元件，其设计需尽量减少对被测器件阻抗的干扰（如四端子开尔文夹具）。

3. 电缆与适配器：连接仪器与夹具，需注意阻抗匹配。

使用建议：

环境控制：由于阻抗对温度和湿度敏感，精密测量应在恒温恒湿的屏蔽室内进行，以减少电磁干扰（EMI）。

校准：测量前必须进行开路、短路和负载校准，以消除测试夹具和电缆带来的误差。

偏置设置：对于某些元件（如电容），其阻抗受直流偏置电压影响，需根据实际工作条件设置偏置。

总之，阻抗分析仪是现代电子和材料研究中不可或缺的工具，它通过揭示“阻抗-频率”这一动态关系，帮助我们深入理解物质的电气本质和电路的运行规律。
