利用声表面波（SAW）技术探测扭曲双层石墨烯（TBG）的量子相变，需高精度测量微弱的SAW电压信号（频率259.75 MHz）。传统电输运测量无法检测低电导态（如不可压缩态），而OE2052通过高灵敏度锁相检测解决了这一难题。

2025年，复旦大学修发贤教授和张成研究员的团队在《Nano Letters》发表题为"Phase Diagram Mapping of a Moiré System Using Surface Acoustic Waves"的研究成果，首次将表面声波（SAW）技术应用于扭曲双层石墨烯（TBG）摩尔系统。通过法布里-珀罗SAW谐振器（259.75 MHz）与1.04° TBG器件的集成，实现了对关联绝缘态、陈绝缘体态和朗道能级的高灵敏度探测。实验中，赛恩科仪OE2052锁相放大器作为核心测量设备，成功解决了低电导态（10-6 S/m）信号微弱、易被噪声淹没的难题，为揭示量子态频率依赖性提供了关键技术支持。

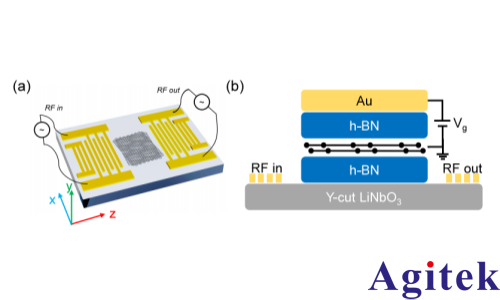

图1.（a）带有谐振腔型 IDT 的 TBG 器件示意图

（b）Y 型切割 NbLiO3 基底面上的 TBG 器件横截面图

【测量系统搭建】

图2.测量系统示意图

关键步骤

1.信号同步OE2052的参考输入端连接射频信号源，锁定SAW频率（259.75 MHz）

2.降频处理使用混频器将高频SAW信号降频至OE2052**检测范围，提升信噪比，避免高频损耗

3.参数提取直接测量VSAW幅度（衰减）和相对于V0的相位差声速变化）4.噪声抑制利用OE2052的高动态储备（＞120dB）和低输入噪声（＜4nV/√Hz），在强电磁干扰环境（14T磁场）下稳定工作，得到声表面波测量结果（图3、图4）

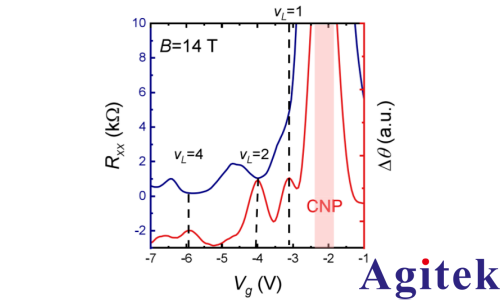

图3.在B=14T时，CNP附近测得的声表面波相移和经度电阻的比较

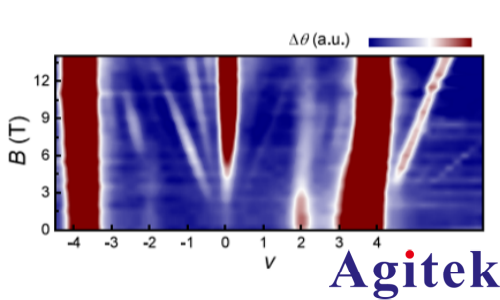

图4.通过声表面波传输的电压的归一化相位与摩尔填充因子和垂直磁场的函数关系

信号检测原理

1.相移测量（对应声速变化）：

· OE2052配置：时间常数，等效噪声带宽
· 灵敏度：可检测相移（对应）

2.衰减测量（对应电导率）：

系统优势

· 非接触测量：仅需单点接地电极，避免传统输运测量的欧姆接触问题

· 高信噪比：在9T强磁场下可分辨ν_L=-1朗道能级（传统输运无法检测）

· 动态响应：通过栅压扫描实时关联填充因子ν与高频电导率σ_ω（图5）

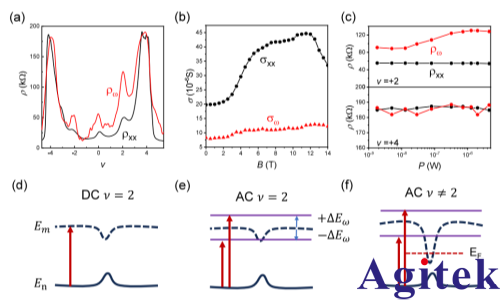

图5.通过声表面波计算的高频电导率(a)纵向传输电阻率 ρxx（黑色）和声表面波重建电阻率 ρω，频率为 fc = 259.75 MHz（红色），由声表面波相移计算得出，是零磁场下摩尔填充因子v的函数(b)磁场下 v = +2 时的纵向电导率 σxx 和声表面波重构电导率 σω(c)在零磁场下，v = +2 和 +4 时，ρxx 和 ρω 作为声功率 P 的函数的比较(d)电子在 Enk 和 Emk 之间转变所产生的直流带间电导率(e)Enk 和 Emk ± ΔEω 之间电子转变所产生的交流带间电导率;与 nF(Emk)相比，半填充时的小平带色散导致 nF(Emk±ΔEω)显著降低，从而抑制了高频电导率由于频带色散较大，交流电导率没有受到影响。

总结

OE2052高灵敏锁相放大器在SAW-莫尔系统研究中展现出三大革命性优势：

· R 极限灵敏度：在低电导区域（10-6 S/m）信噪比提升100倍，成功探测"隐藏"量子态

· R 非接触式测量：避免纳米电极制备难题，特别适用于绝缘/半导态莫尔材料

· R 高频电导解析：提供259.75 MHz射频电导数据，揭示平带跃迁的量子几何效应
