在微弱信号检测领域,锁相放大器作为一种高灵敏度的检测工具,广泛应用于物理、化学、生物医学等科研与工程场景。随着数字技术的发展,数字锁相放大器(Digital Lock-In Amplifier, DLIA)逐步取代传统模拟锁相放大器(Analog Lock-In Amplifier),成为主流设备。二者虽实现相同功能——从强噪声背景中提取微弱周期性信号,但在工作原理、性能表现和应用灵活性方面存在显著差异。

首先,核心区别在于信号处理方式。模拟锁相放大器完全依赖模拟电路实现信号的混频、滤波与相敏检波,其关键部件如模拟乘法器、低通滤波器和锁相环均为分立元器件构成,易受温度漂移、元件老化和噪声干扰影响,导致稳定性较差。而数字锁相放大器在前端完成模数转换(ADC)后,所有信号处理——包括数字混频、数字滤波、相位检测及参考信号生成——均由数字信号处理器(DSP)完成。这种全数字化架构极大提升了系统的稳定性与可重复性。
其次,在精度与灵活性方面,数字锁相放大器优势明显。数字系统可实现高精度的相位控制,参考信号的相移可达毫度级别,且无需模拟锁相环的“锁相时间”,启动即可输出稳定相位信号,显著提升响应速度。此外,数字平台支持n倍频锁相检测,便于在谐波信号分析中应用,而模拟设备实现此功能则复杂且成本高昂。数字锁相放大器还具备可编程性,用户可通过软件重新配置滤波器参数、时间常数和输出模式,支持在线升级,适应多变的实验需求。
再者,抗干扰能力与集成度方面,数字方案更优。数字处理避免了模拟电路中常见的温漂、噪声耦合和元件离散性问题,输出结果更可靠。同时,数字锁相放大器集成微处理器,支持多种数字通讯接口(如RS232、IEEE-488),便于系统集成与自动化控制,而模拟设备扩展功能需额外外设支持。
最后,在应用场景上,两者各有侧重。模拟锁相放大器因响应速度快,在某些超高速瞬态信号检测中仍有应用价值;而数字锁相放大器凭借高精度、高可靠性,已成为现代实验室的标准配置,尤其适用于长时间、低频、低信噪比的精密测量。
综上所述,数字锁相放大器在精度、稳定性、灵活性和集成度方面全面超越模拟锁相放大器,代表了该技术的发展方向。然而,在特定高速或低成本场景中,模拟方案仍具一定实用价值。选择应根据具体测量需求权衡。
相关产品
OE4201是一款浮地隔离的压控电流源设备,可为其他仪器设备提供电流源。OE4201输出增益具有2mA/V与200mA/V两个档位,频率为1Hz-100kHz的交流电流。作为一款电流源仪器,OE4201精度高,稳定性好,输出基本上跟负载和外电压变化无关,抗干扰能力强,反应速度快。该仪器适用于与锁相放大器等灵敏交流仪器配...
OE4003 超低噪声前置放大器,2 nV/√Hz输入噪声。10,20,50,100倍增益,10kΩ输入阻抗,单端或差分输入
OE4002是一款低噪声超高输入阻抗的前置放大器,输入阻抗高达10MΩ,并具有绝佳的共模抑制能力。
OE4101是跨阻电流放大器,通过负反馈结构,利用反馈电阻实现输入电流到电压的转换,并且控制放大倍数。 OE4102通过测量输入电流通道上电阻的压降来检测电流,放大并输出与被测电流成正比的电压信号。
相关文章
AFR(Automatic Fixture Removal)是自动夹具移除功能。许多器件没有同轴连接器,因此在同轴环境中测量需要使用夹具固定或传输线转换连接(例如,从同轴到PCB微带线的转换,用来测量背板传输线、高速连接器、表贴无源器件、有源器件(放大器,混频器,)等等)。为了保证被测器件(DUT)的测量精度需要精确移...
阻抗(Impedance) 是表征电子元器件或电路对交流电信号阻碍作用的关键物理量,通常用复数 Z 表示,单位为欧姆(Ω)。它不仅包含消耗能量的电阻(R,实部),还包含储存能量的电抗(X,虚部),数学表达式为 Z = R + jX。电抗又分为感抗(XL)和容抗(XC),其特性随信号频率变化。
当需要定位传输线故障、分析阻抗连续性或观察宽带响应时,网络分析仪(VNA)的时域分析功能比传统频域测量更直观有效。它通过数学变换将频域S参数转化为时间或距离函数,揭示被测器件(DUT)的内部特征。
在现代电子工程领域,对射频(RF)和微波元器件的精确表征是确保系统性能和可靠性的基石。普源精电(RIGOL),作为全球知名的电子测量仪器供应商,于2025年10月推出了全新的DNA5000/6000系列矢量网络分析仪(VNA)。其中,DNA6000系列以其经典的台式设计和卓越的性能,致力于成为研发实验室与生产线上的理想...

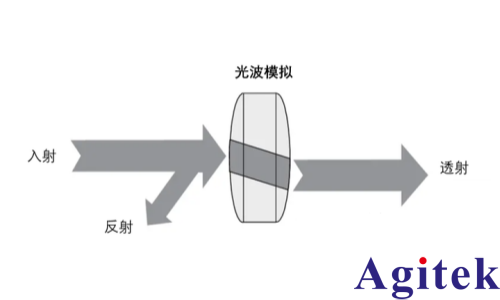

矢量网络分析是测量电气网络在不同频率激励信号下响应特性的技术。与仅测量信号强度的标量分析不同,“矢量”二字意味着它同时捕捉信号的幅度和相位信息。这种双重信息的获取,为我们提供了被测器件(DUT)对电信号完整影响的图景。
